Jaspersoft studio 工具使用

Jaspersoft studio 安装

基础环境：jdk1.8+

Jaspersoft studio 说明

Outline 元素列表

元素	名词	描述
Styles	样式	可以创建全局样式，在表格处用的比较多
Parameters	参数	由外面传递到里面的参数，一般使用HashMap，也可以向子报表传参
Fields	字段	映射字段
Sort Fields	有序字段	有序的映射字段
Scriptlets	脚本
Title	标题	除了第一页，其他页都不展示
Page Header	页头	每页都会展示，在页面上部
Column Header	列头	表中列的列头
Detail	内容区	重复出现的内容在此展示
Column Footer	列脚	表中列的列脚
Page Footer	页脚	每页都会展示，在页面下部
Last Page Footer	最后一页页脚	只在最后一页展示
Summary	统计区	报表最后一页中，一般用来统计
Background	背景	设置报表的背景样式
No Data

Basic Elements 基本元素

元素	描述
Note	备注
Text Field	动态文本
Static Text	静态文本
Image	图片
Break	强制分页符
Rectangle	矩形
Ellipase	椭圆
Line	线条
Generic
Frame	框架
Barcode	条形码、二维码
List	List集合
Chart	图表
Crosstab
Table	表格
Map	Map
Spider	网状图表
Custom Visualization

Report 模板参数

元素	名称	描述
Report Name	模板名称	注意，如果你复制了一份模板文件，这个地方是没有修改的
Description	模板描述	这个模板文件是干什么的，起注释作用
Language		有三种 Java、groovy、javascript，这里指定报表表达式使用的语言。
Imports	引入其他包	自定义，或者第三方
Format Factory Class	翻译	指定实现要与此报表一起使用的接口的类的名称。如果省略，将创建的实例
When No Data Type	参数	当打印的报表数据源中没有数据的情况下，也就是数据源为空的情况下
	null	默认，不选择。
	No Pages	不打印数据。
	Blank Pages	返回一个空白的页面。
	All Sections No Detail	打印除了Detail 之外的所有页面。
	No Data Section	把No Data的Band 的也打印出来。
Title On A New Page		表示 Tilte Band 单独一页打印。
Summary On A New Page		表示 Summary 单独一页打印。
Summary With Page Header And Footer		表示在Sumnmary最后一页，也显示Header头和 Footer脚
Float Column Footer		在最后一页,Column Foot(列脚)是否紧挨着最后一个Details
Ignore Pagination		忽略分页
Create bookmarks		创建书签
Dataset
When Resource Missing Type	参数	当资源的属性错误时
	Null	默认，为Null
	Empty	空
	Key	输出key
	Error	报错，异常
Scriptlet Class		自定义scriptlet，可在报表生成时自定义一些行为
Resource Bundle		资源绑定，报表所用资源文件
Default Data Adapter		默认数据源，在这里，可以选择数据源配置在哪里
Edit query,filter and sort options		数据源相关操作
Page Format	报表格式化	类似打印预览设置

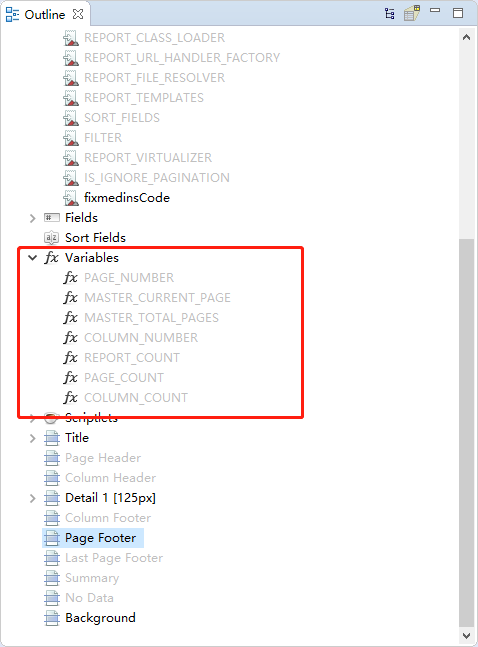

内置参数

元素	名称	描述
$V{PAGE_NUMBER}	当前页数	可以是页码也可以是页数，通过TextField的计算时间的不同值来设置
$V{PAGE_COUNT}	前页面中记录的数目
$V{GROUPNAME_COUNT}	当前组的记录数
$V{COLUMN_NUMBER}	列号码	当前page中的列号，用于序号等
$V{REPORT_COUNT}	当前文档中数据源记录数目	全文档总的列号，分页后列号是连续的，用于序号等

JasperReport 开发

JRXML：报表填充模板，本质是一个XML。
Jasper：由JRXML模板编译生成的二进制文件，用于代码填充数据。

创建Report及数据源

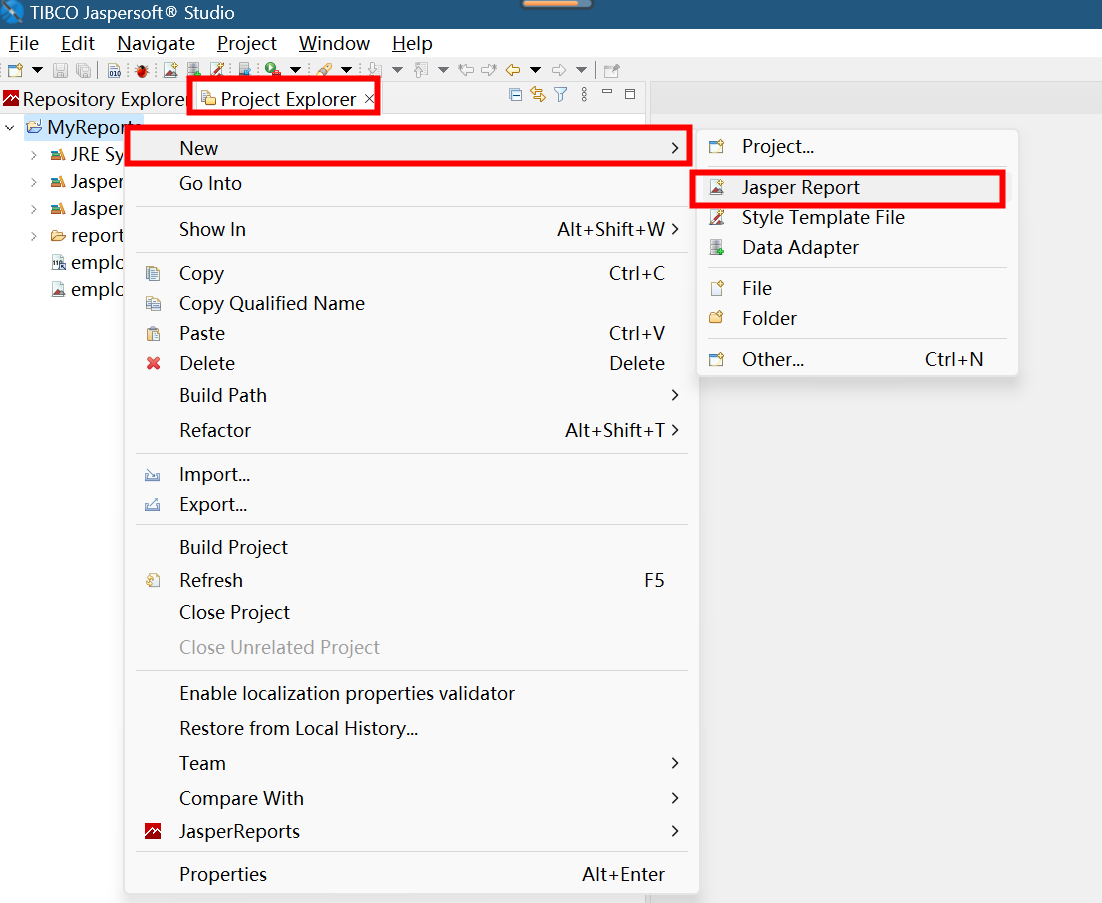

创建Report

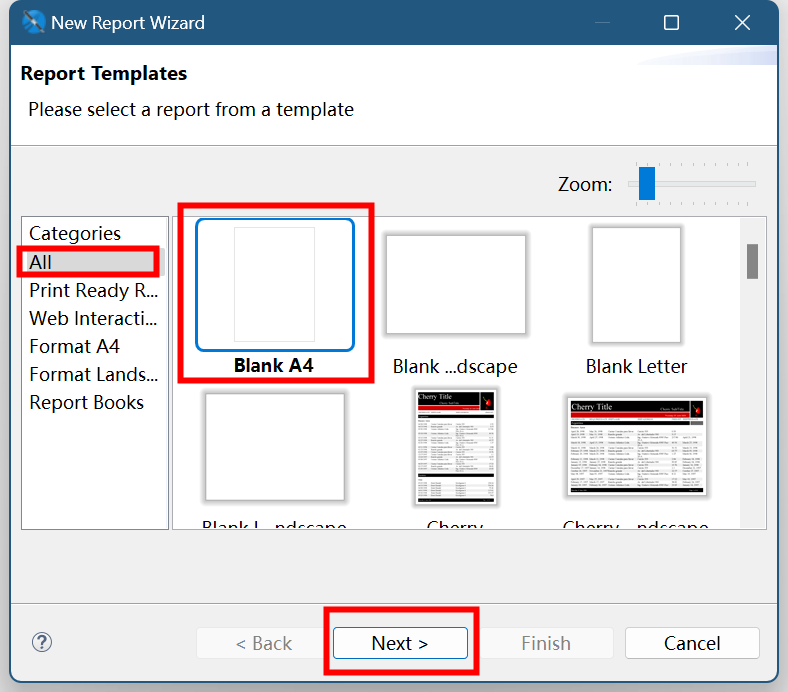

选择模板，空白即可，下一步

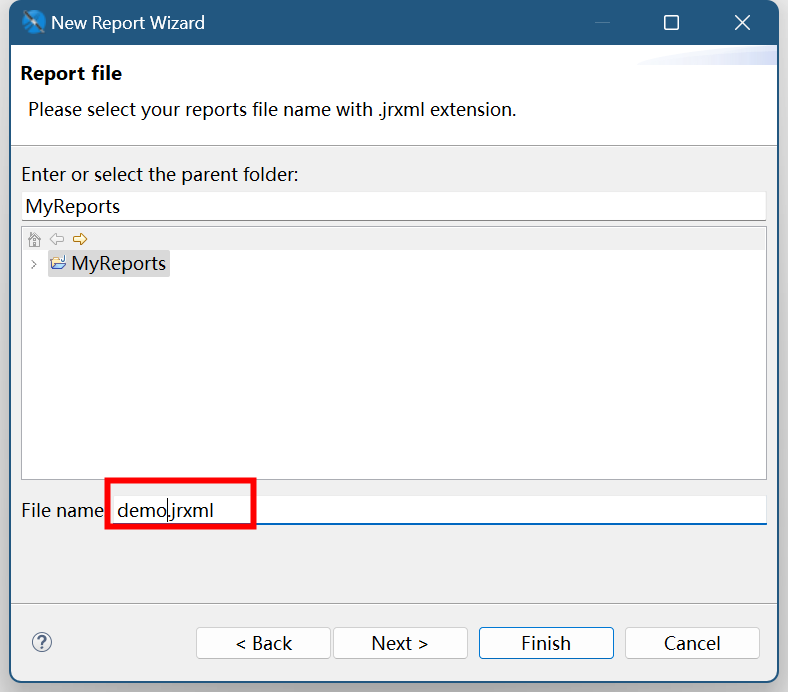

填写Report名称，下一步

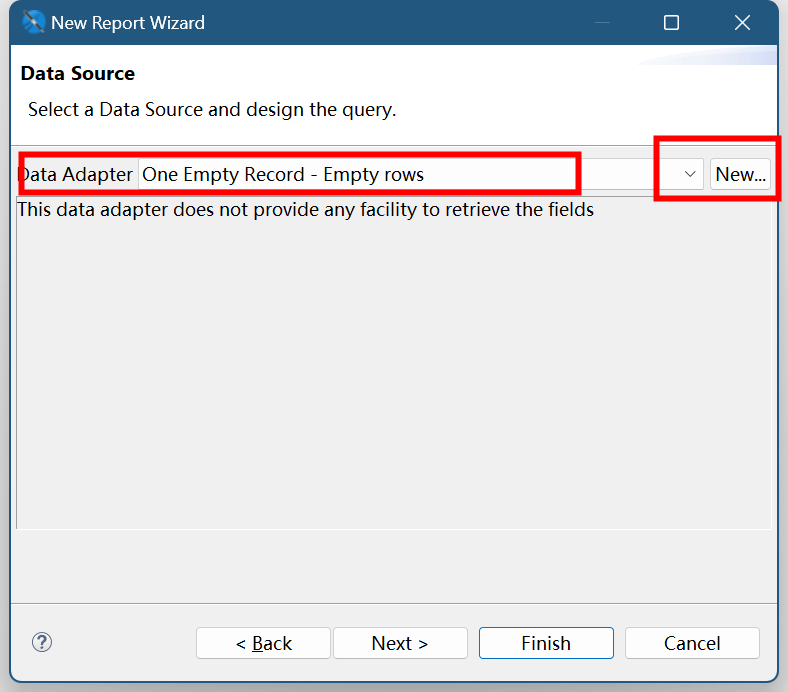

选择/创建数据源

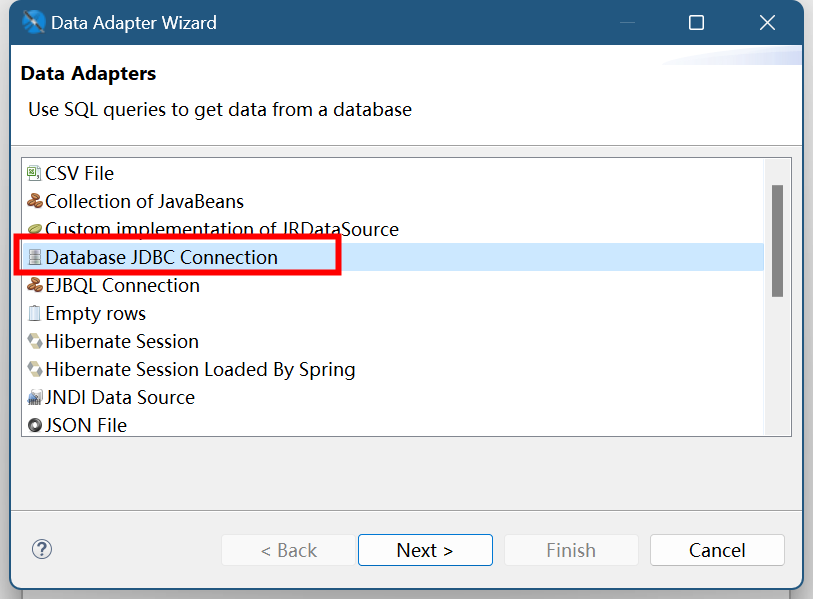

4.1. 首次使用，点击“New”创建数据源，选择“Database JDBC Connection”，点击下一步

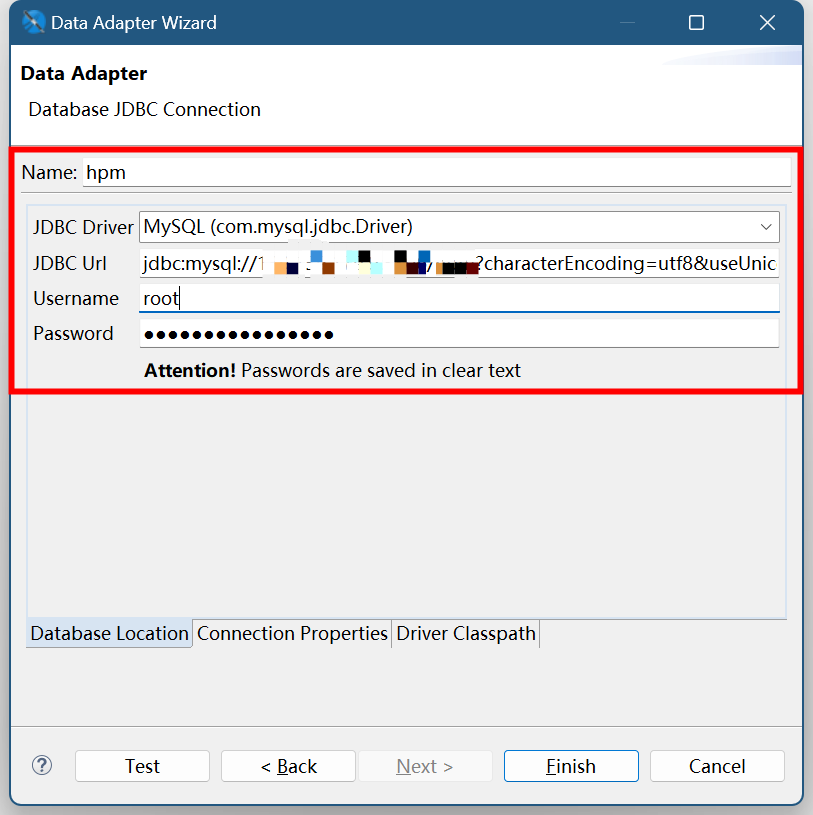

4.2. 填写数据源配置

Name：数据源名称
JDBC Driver：驱动名称，选 MySQL (com.mysql.jdbc.Driver)
JDBC Url：数据库连接串，填如 jdbc:mysql://ip:port/db\_name?characterEncoding=utf8&useUnicode=true&zeroDateTimeBehavior=convertToNull&autoReconnect=true&failOverReadOnly=false&allowMultiQueries=true&connectTimeout=60000&socketTimeout=60000 ，注意修改ip:port/db\_name内容
Username：数据库用户名
Password：数据库密码

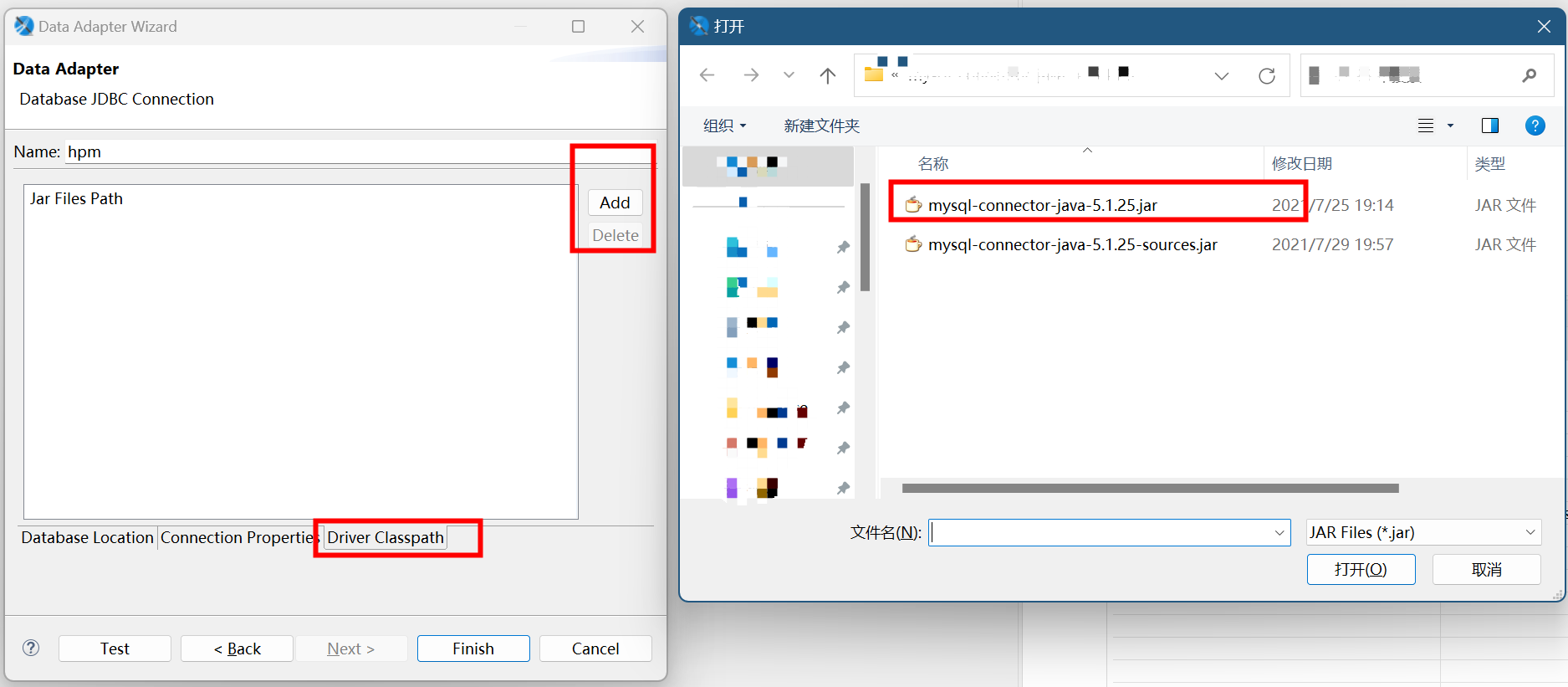

4.3. 配置数据源驱动

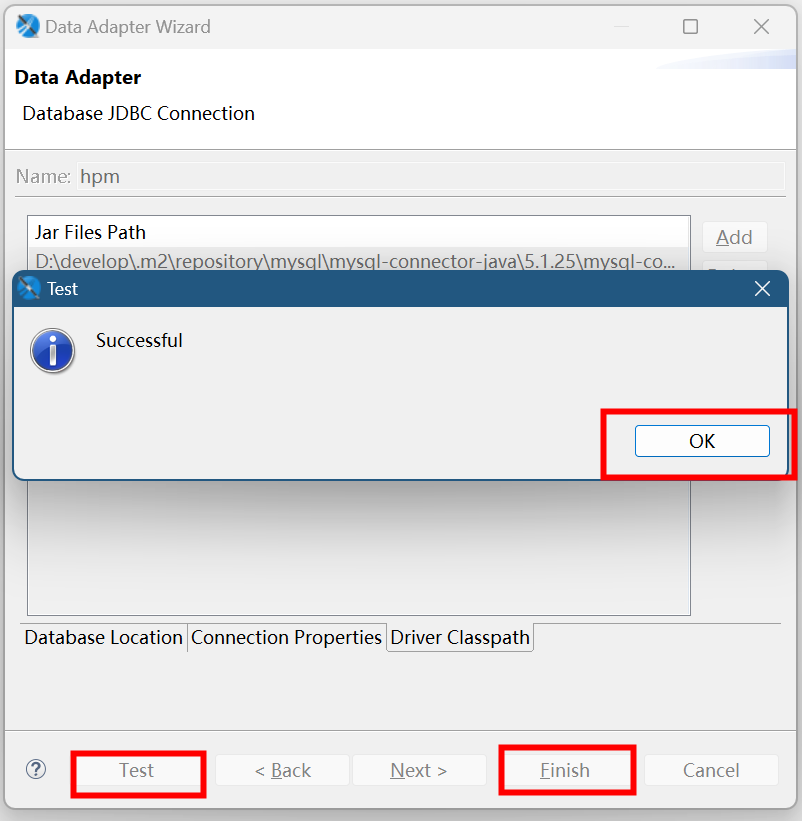

4.4. 测试并保存

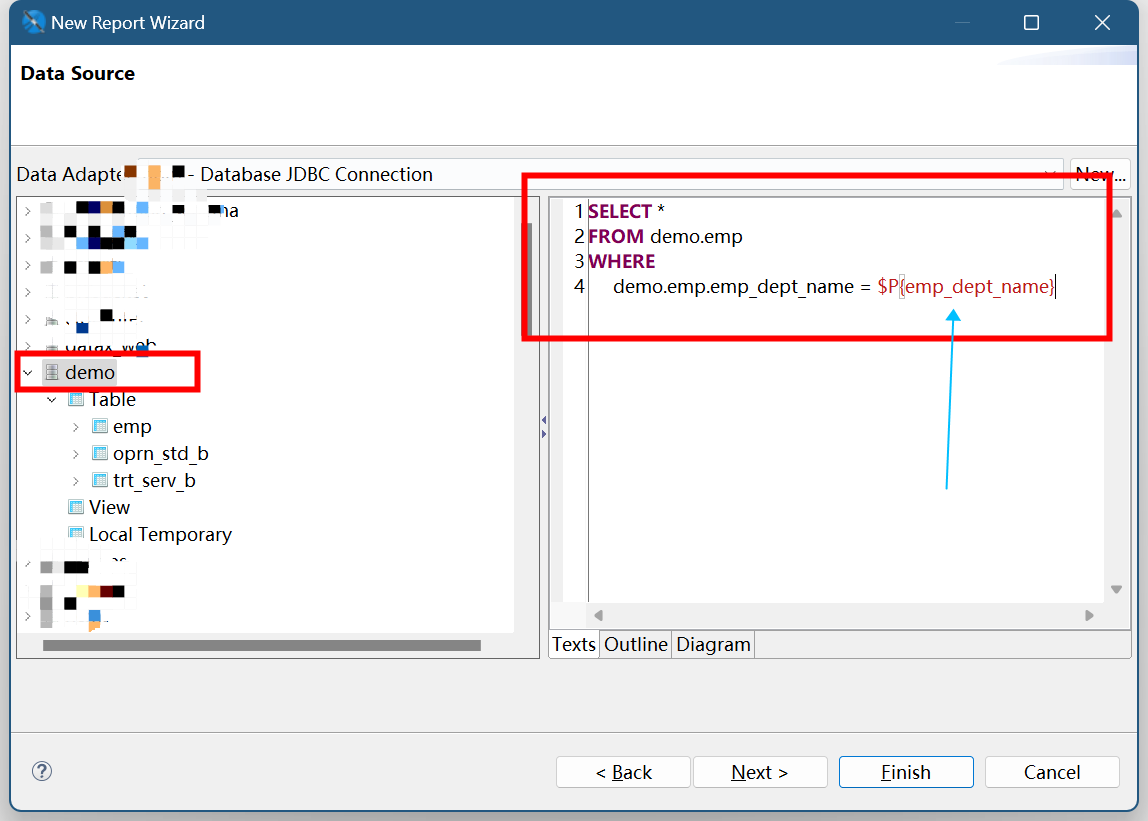

4.5. 填写SQL

未定义参数前可以不填写sql，或者使用where 1 = 2 解析字段即可

注意： $P{emp\_dept\_name} 为 JasperReport 参数传递语法，参考下文“参数”中的配置

设计Reoprt

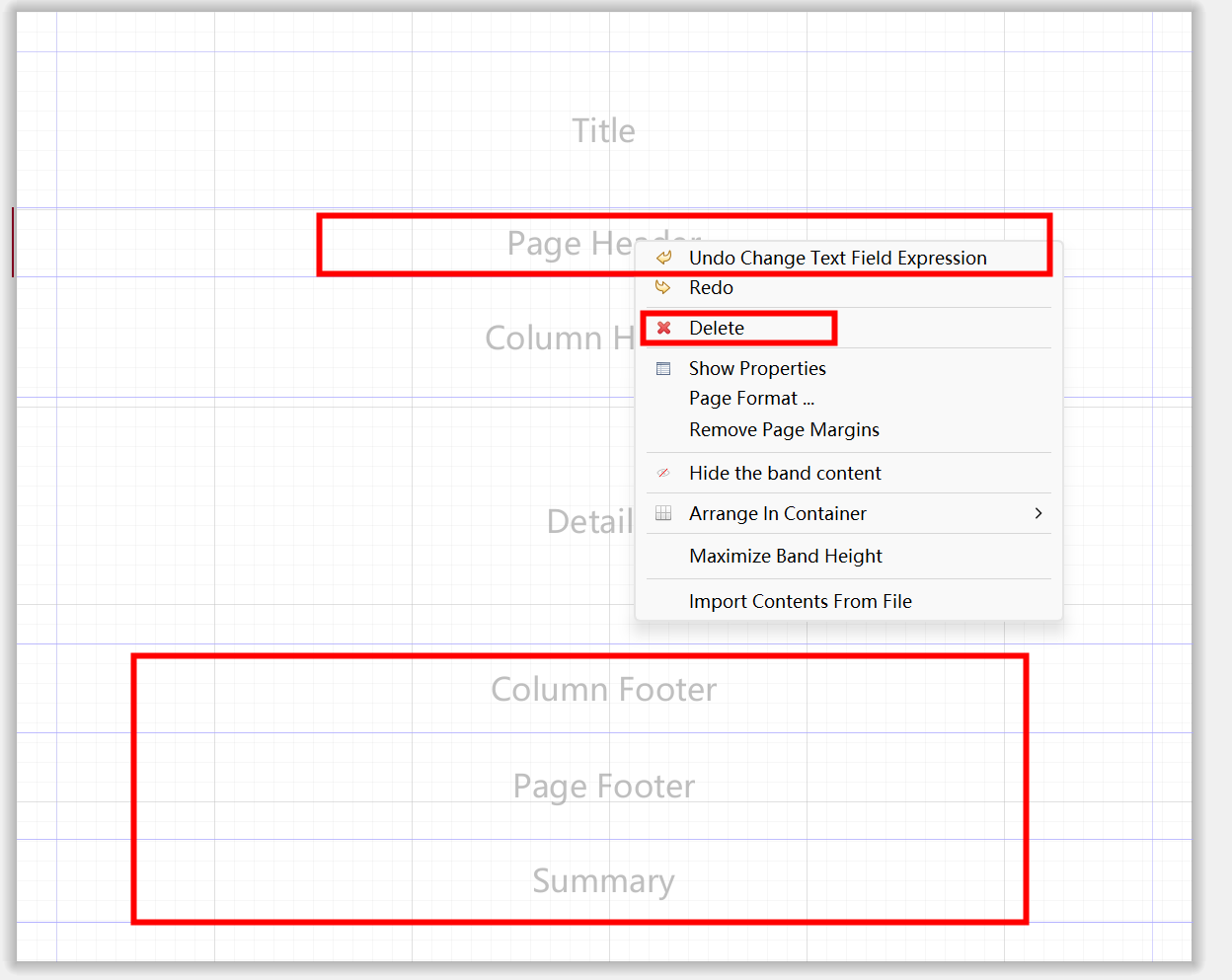

删除Report中不使用的内容

设计Report内容

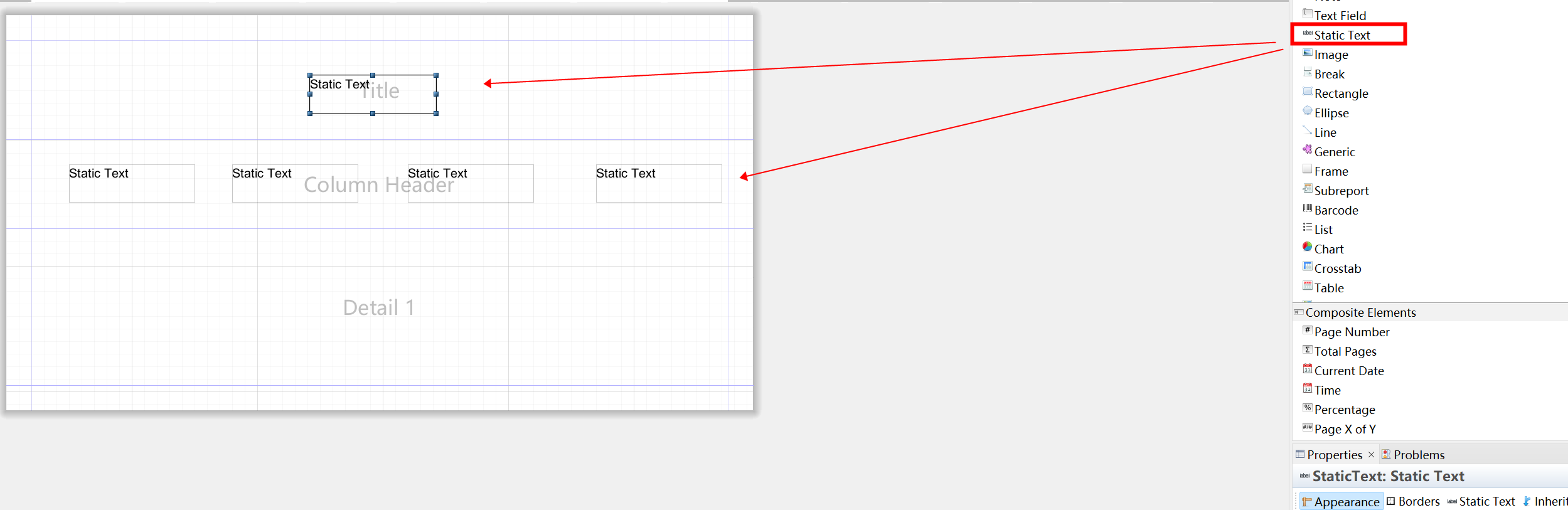

2.1. Title & Column Header ：表头和列头

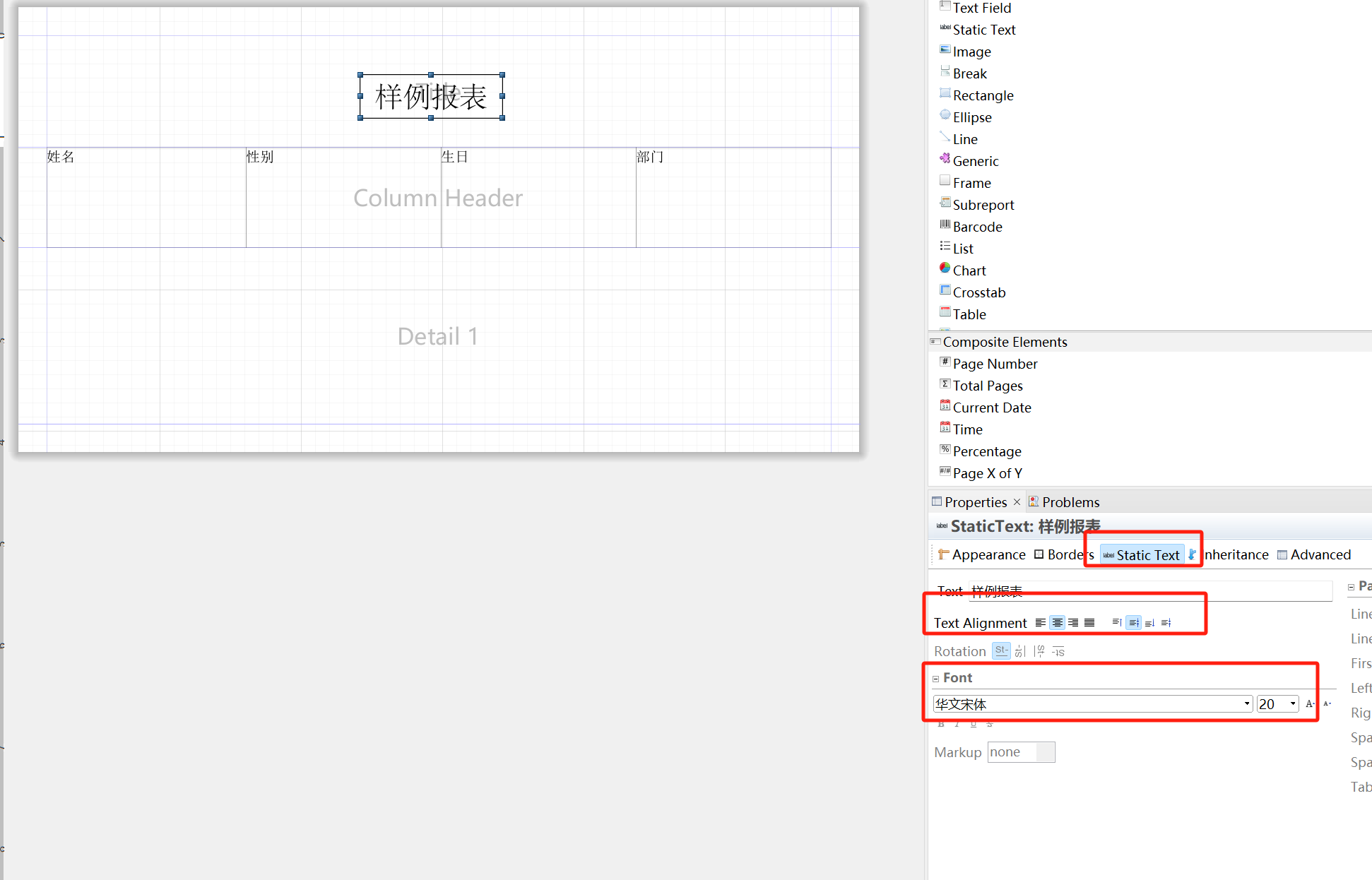

表头设置

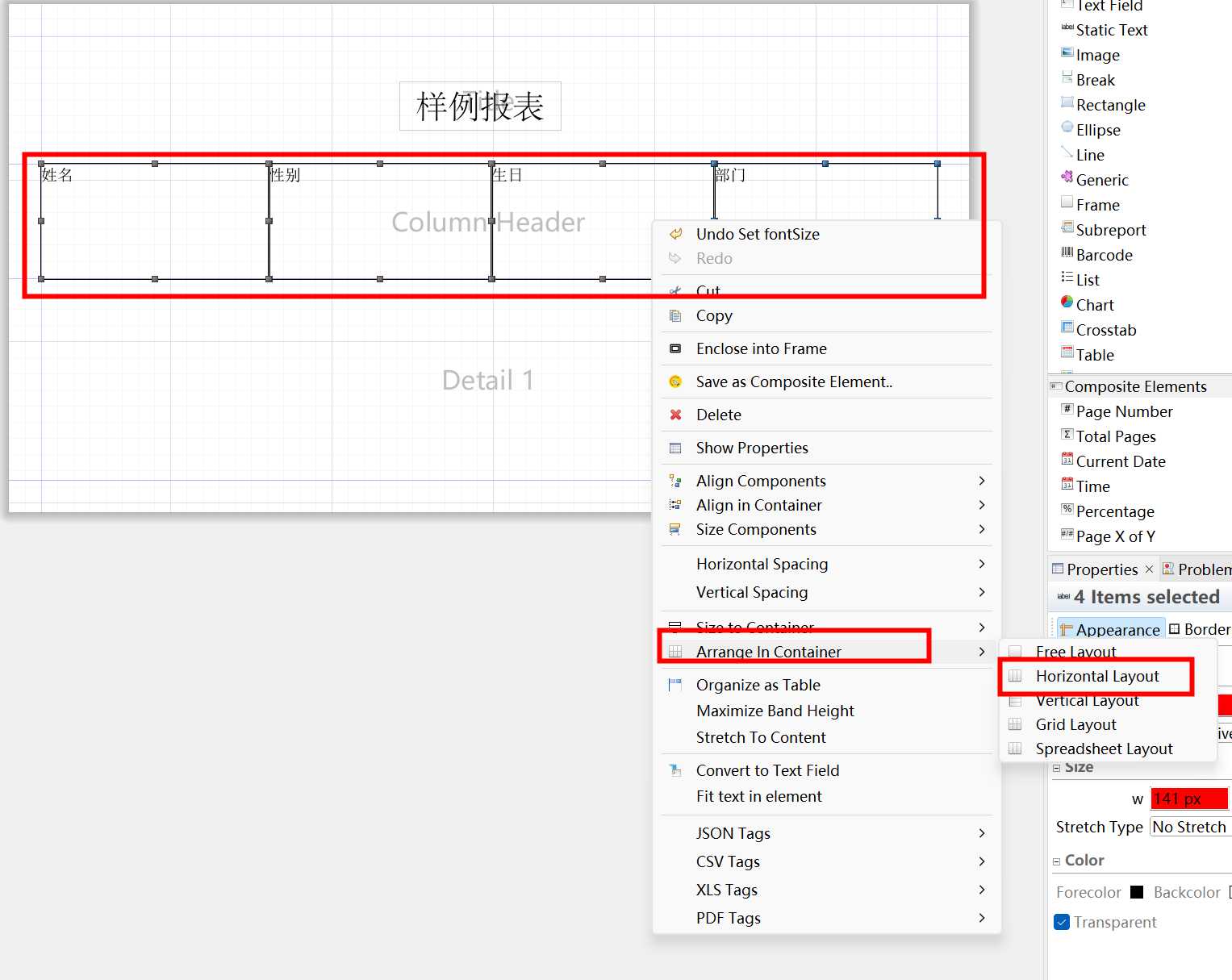

列头快速布局

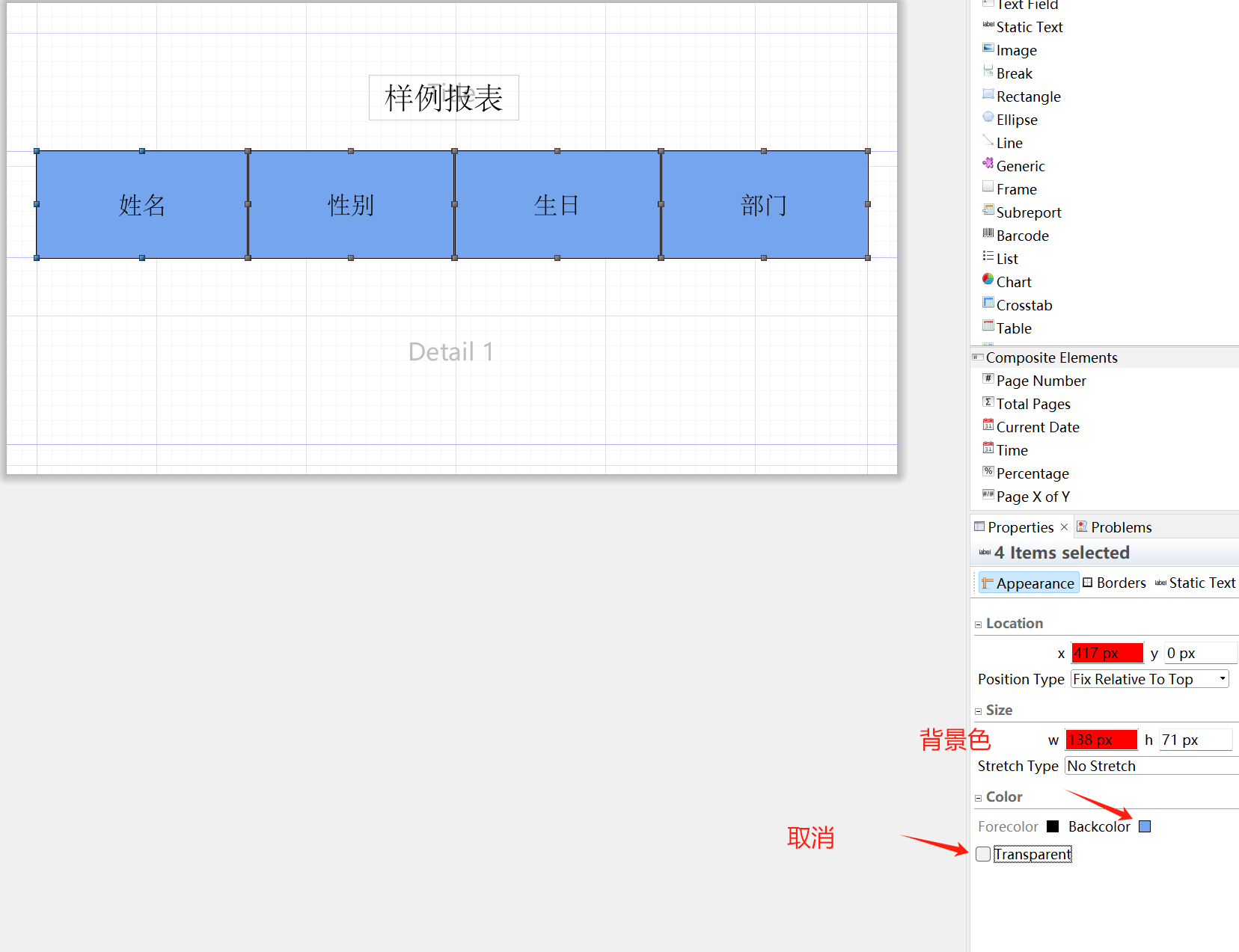

列头背景色

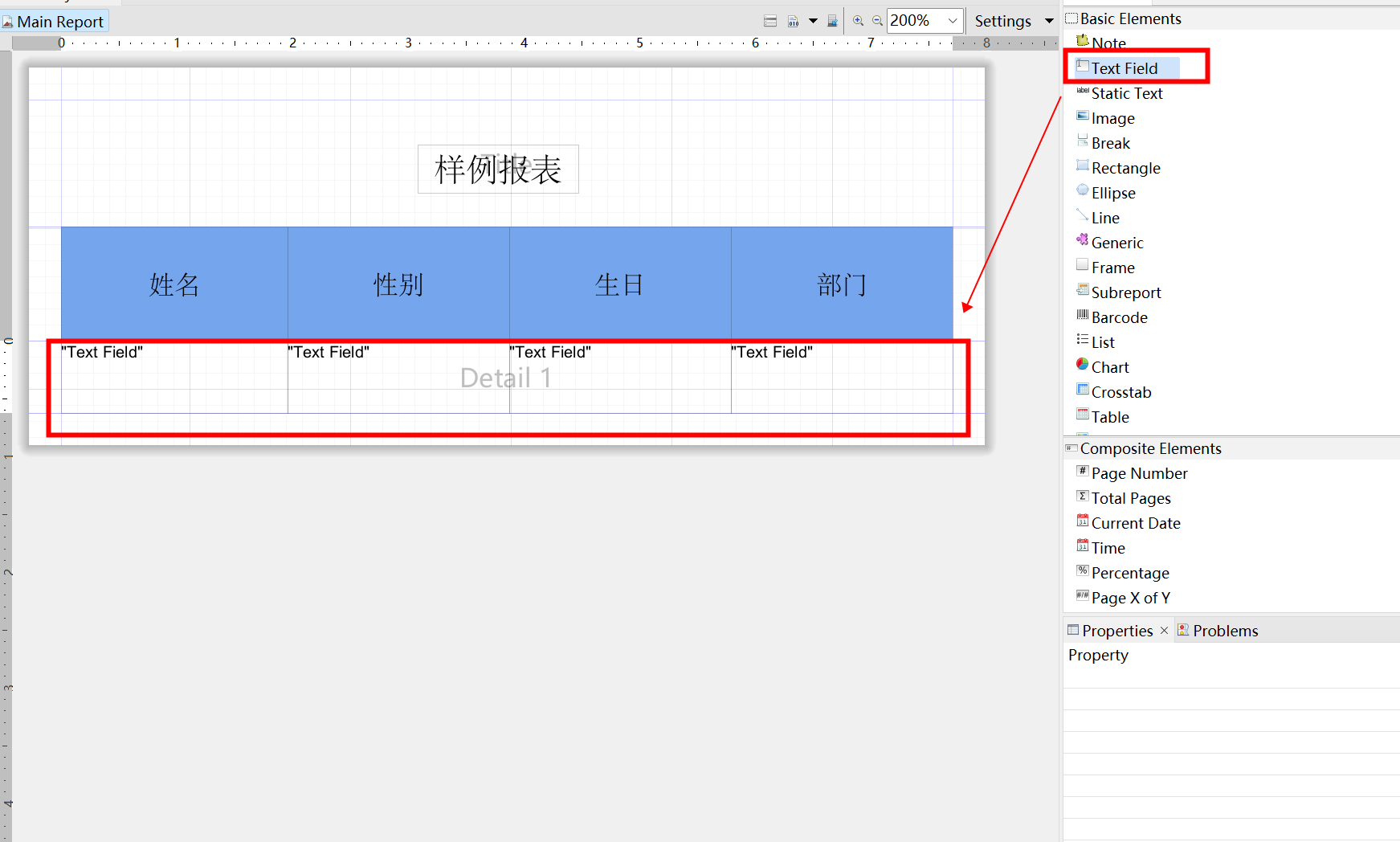

2.2. 填充列

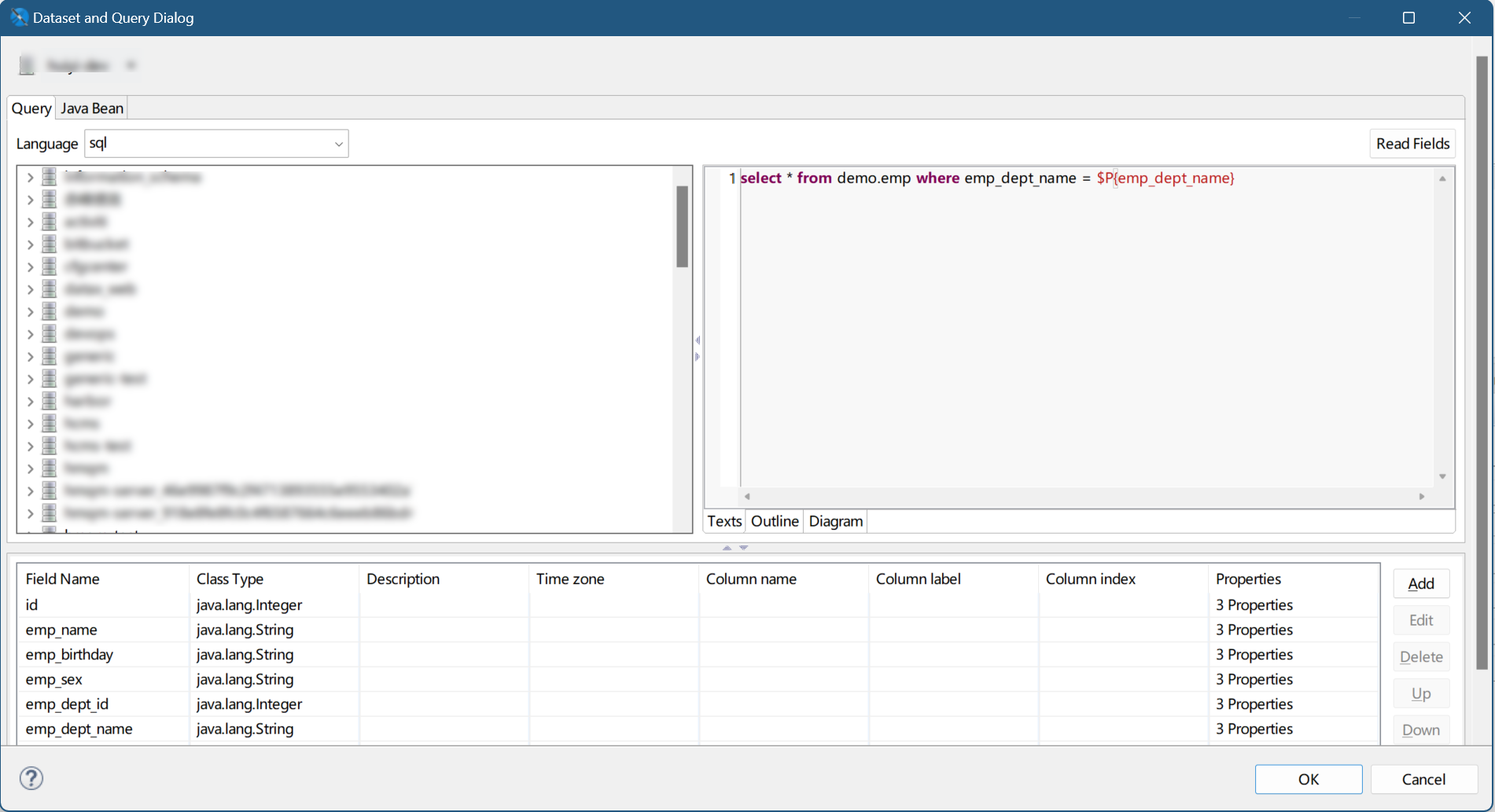

数据集配置

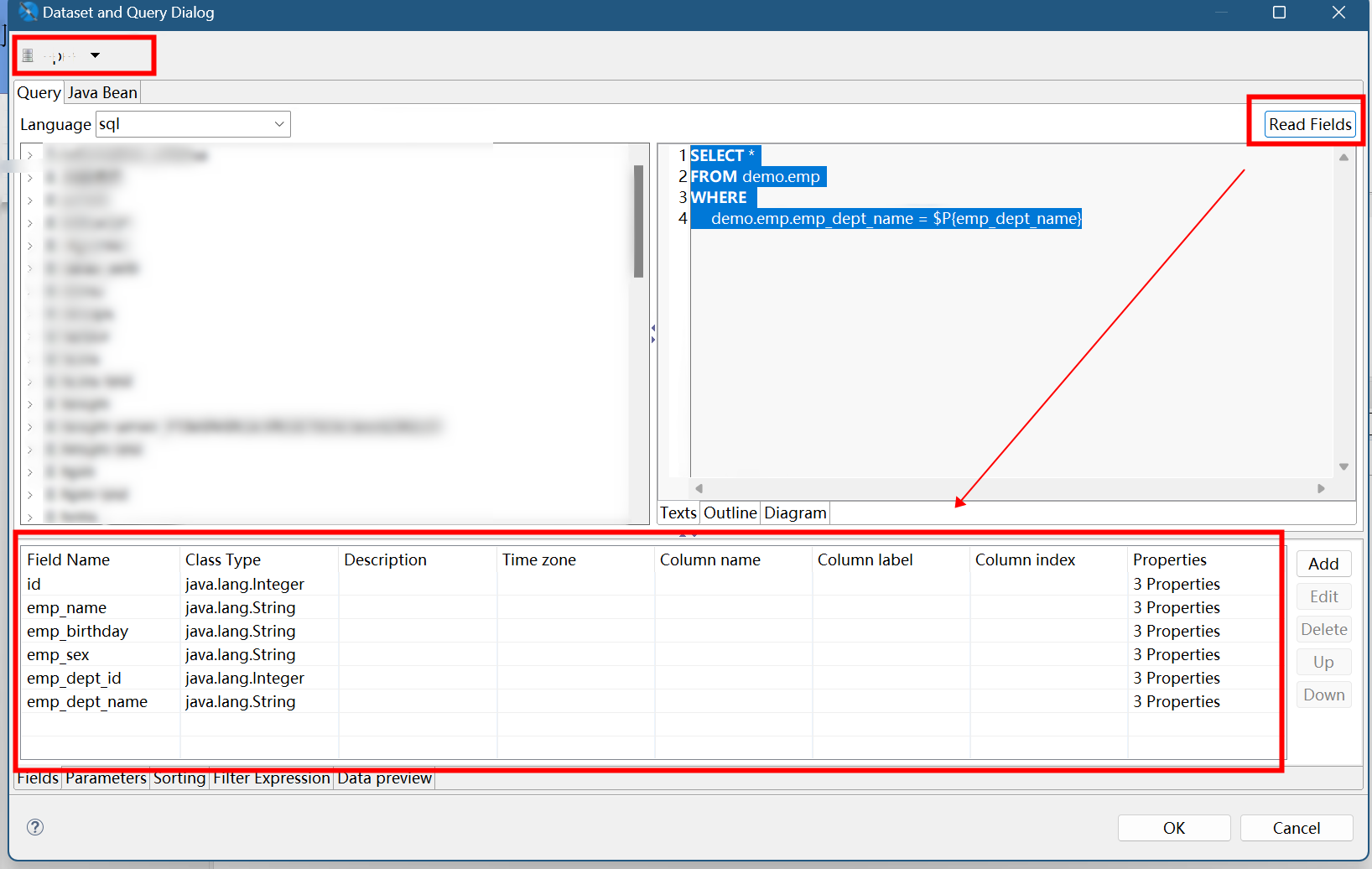

解析数据集

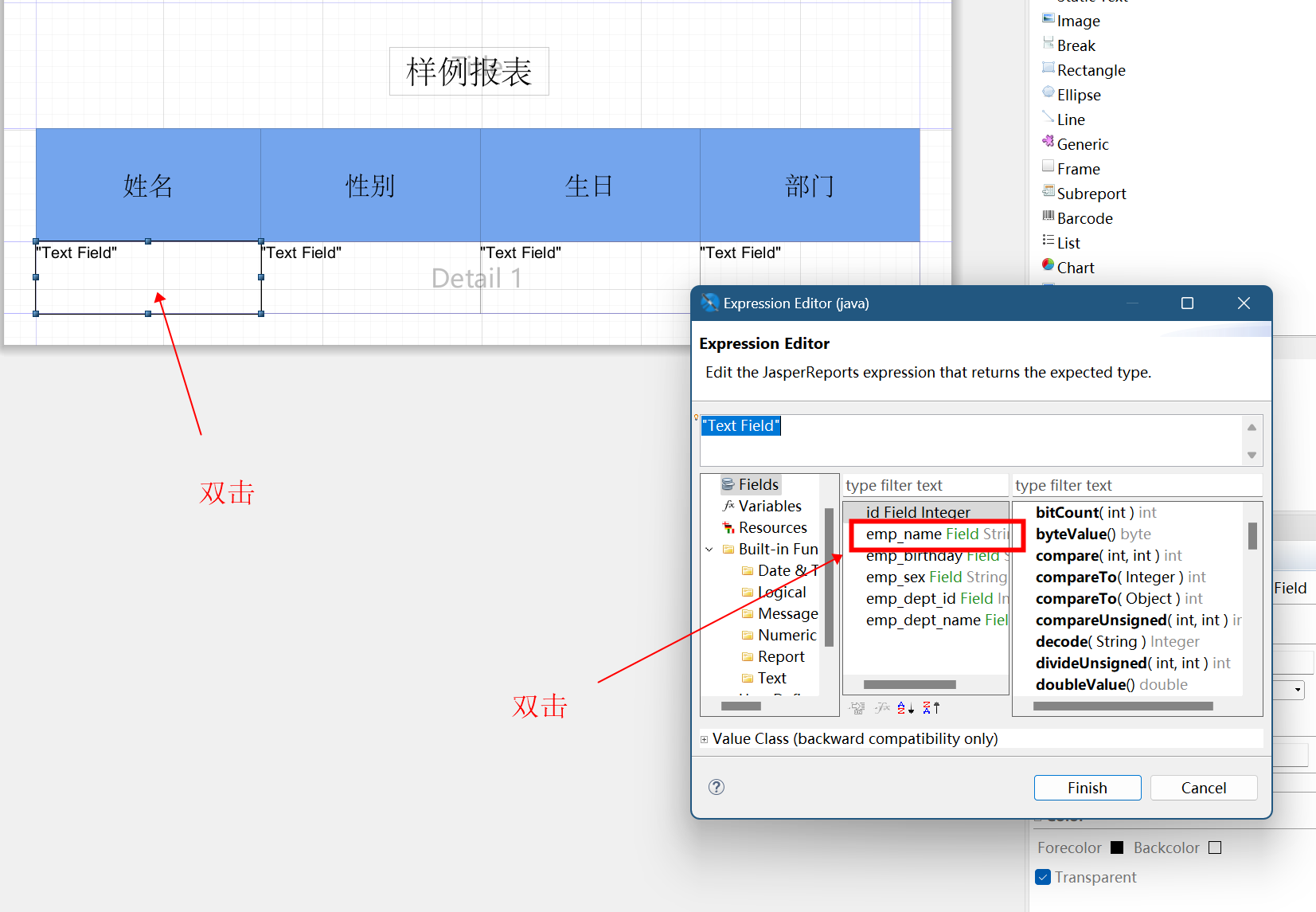

填充结果

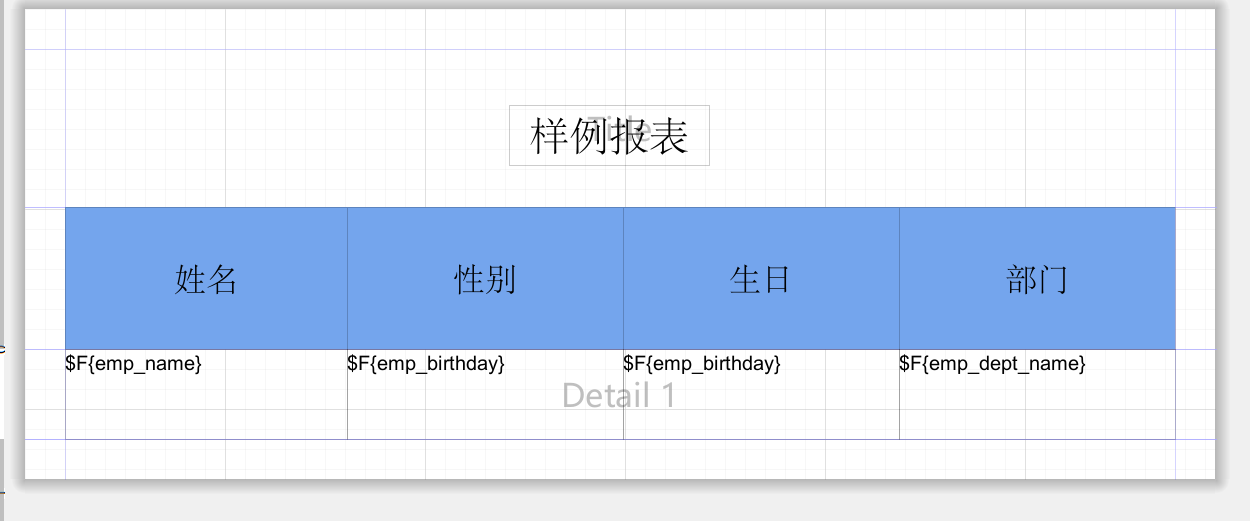

最终结果

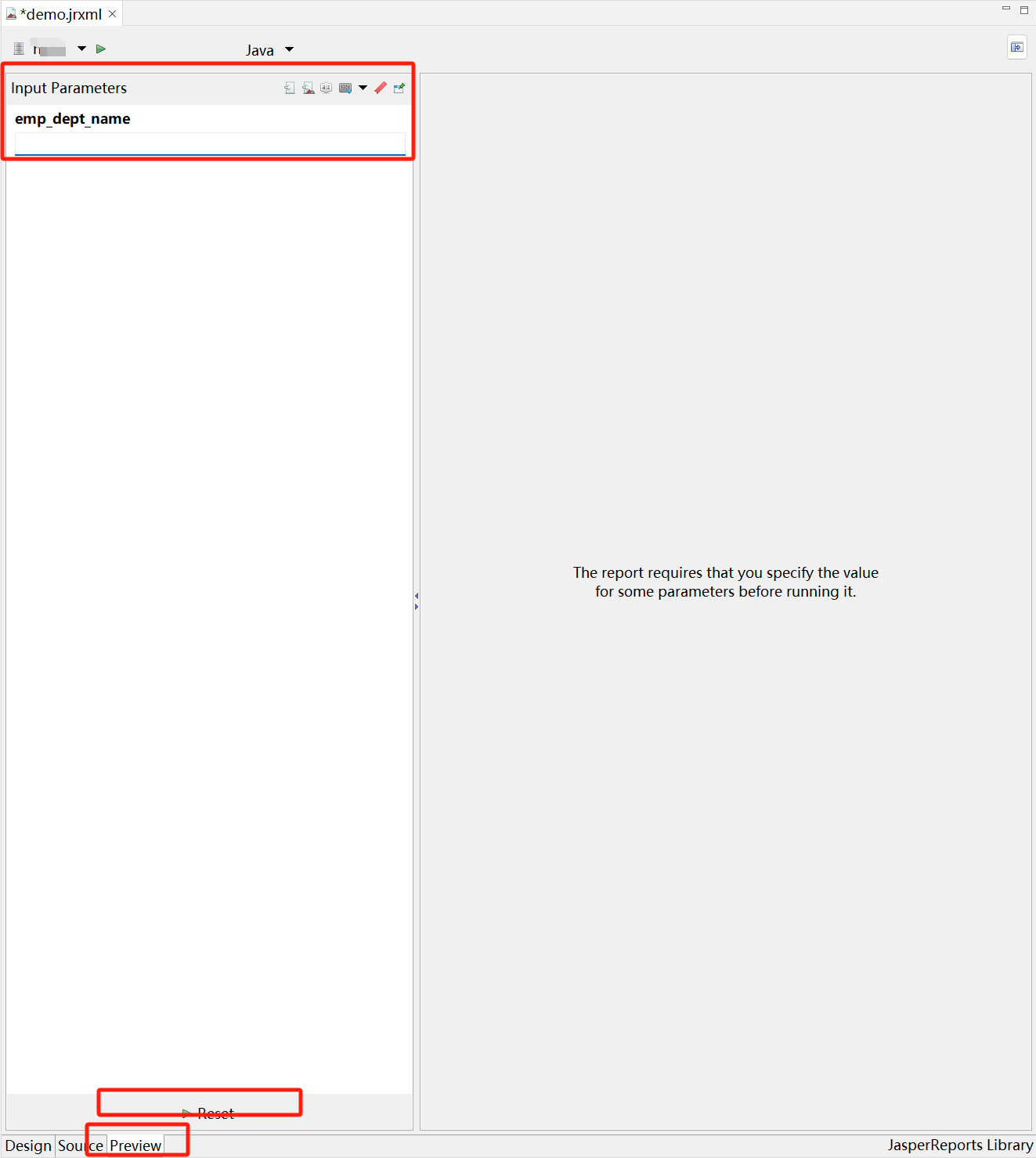

预览Report

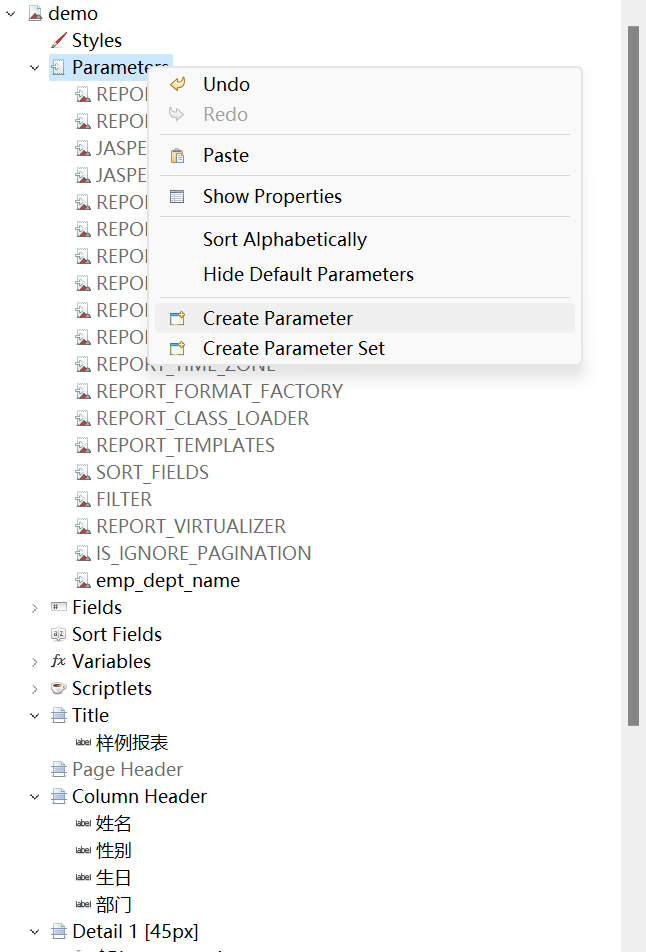

参数

参数可以定义在 where 条件中，用于过滤数据，语法为 $P{参数名}，比如：
```
where emp_dept_name = $P{emp_dept_name}
```
参数也可以传入 SQL 片段，用于拼接 SQL 语句，语法为 $P!{参数名}，比如：
```
where $P!{conditions}
```

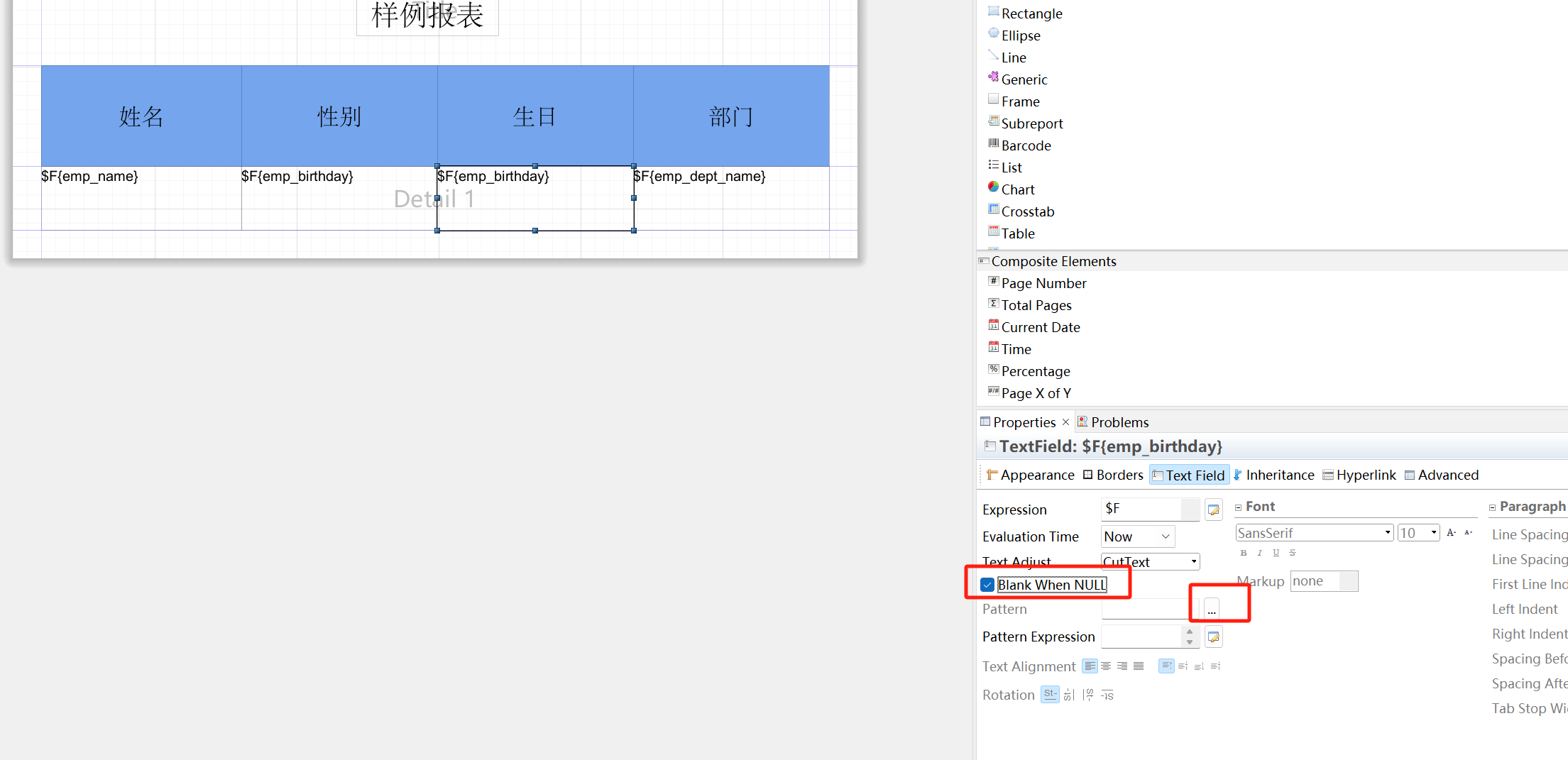

处理 SQL 语句中的 Null，$P{parametername} 格式的参数，无法正确处理Null 值，我们可以使用 $X{EQUAL,fieldname,parametername}来处理 Null 值。也可以通过样式/格式设置

处理 SQL 语句中的 IN 与 NOT IN 形式，$X{IN 或者 NOTIN, 字段名,参数名} ，emp_dept_values的参数值一般是一个列表（java.util.Collection）或者一个数组
```
select * from emp where $X{IN, emp_dept_name,emp_dept_values}
```

样式

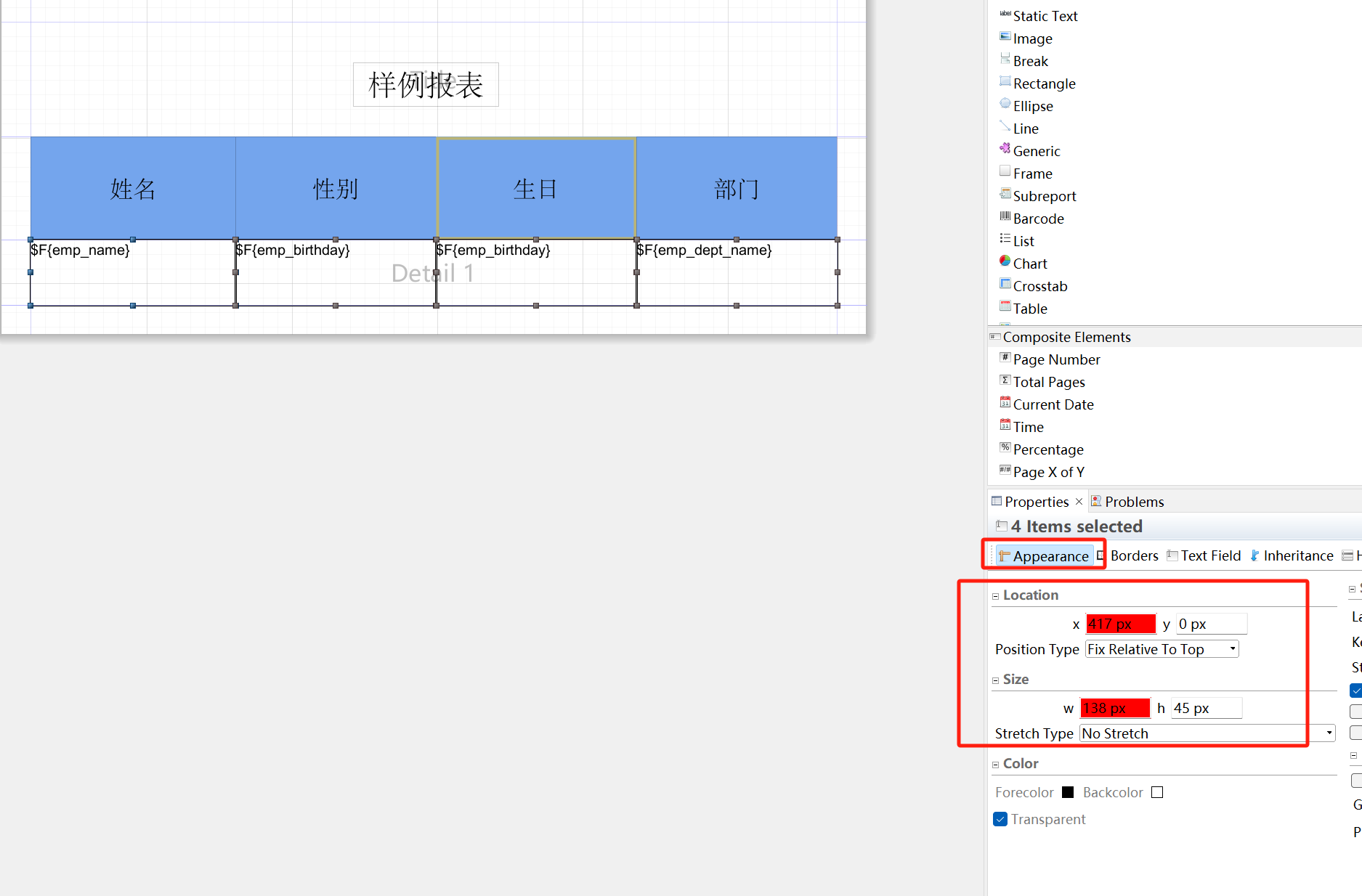

设置单元格和内容的长宽

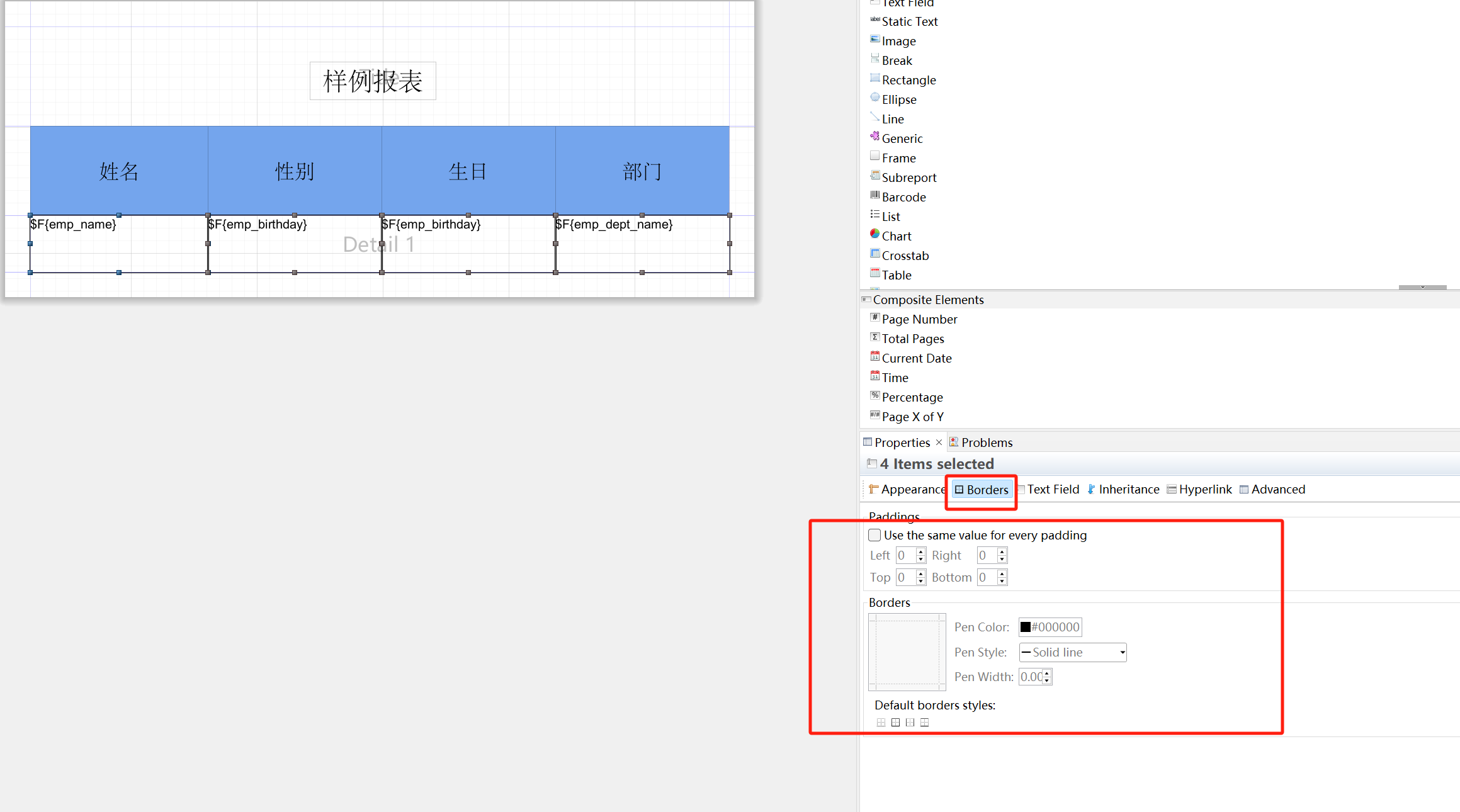

边框

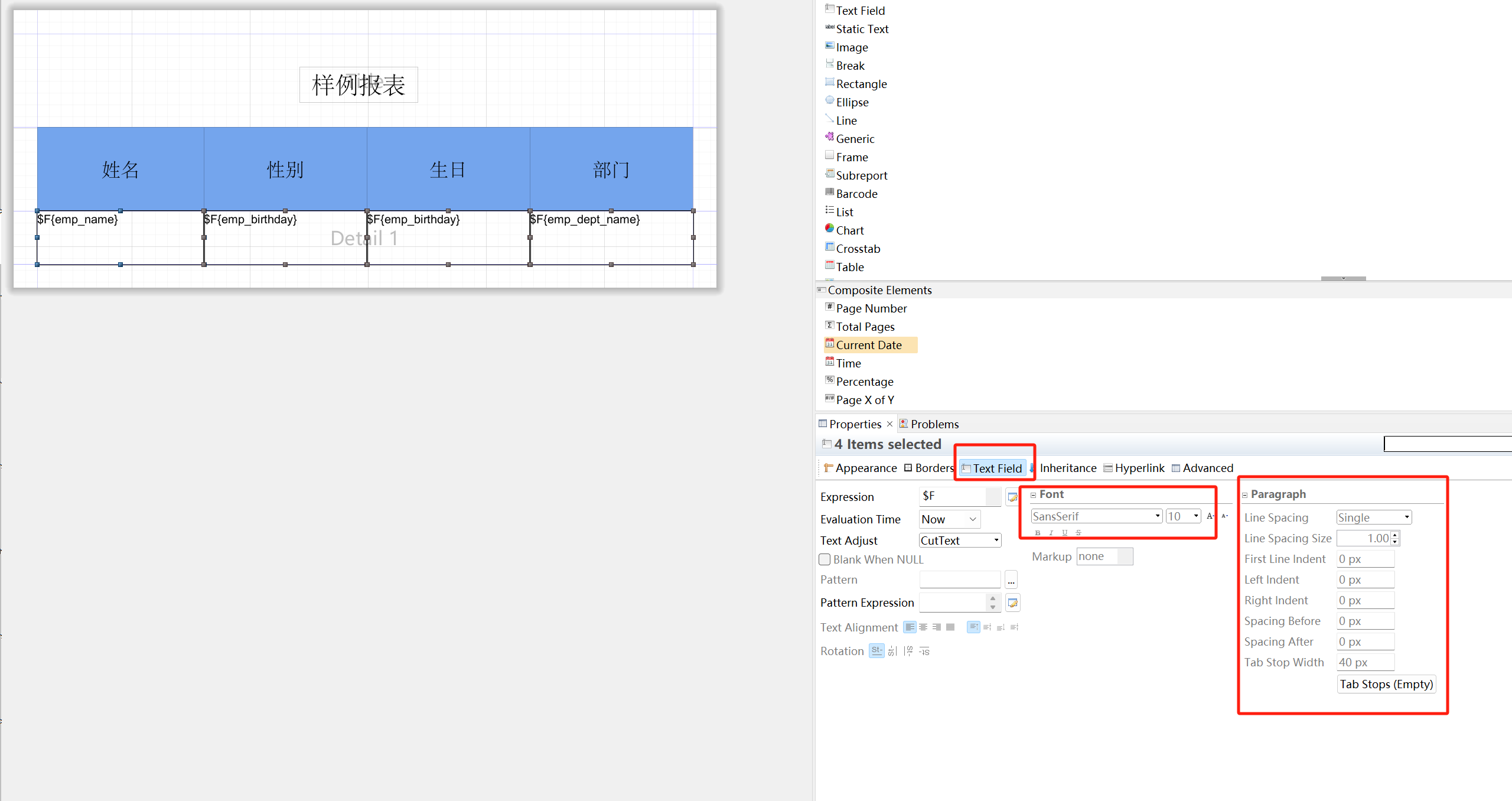

字体和单元格内边距

JasperReport Table

创建Report

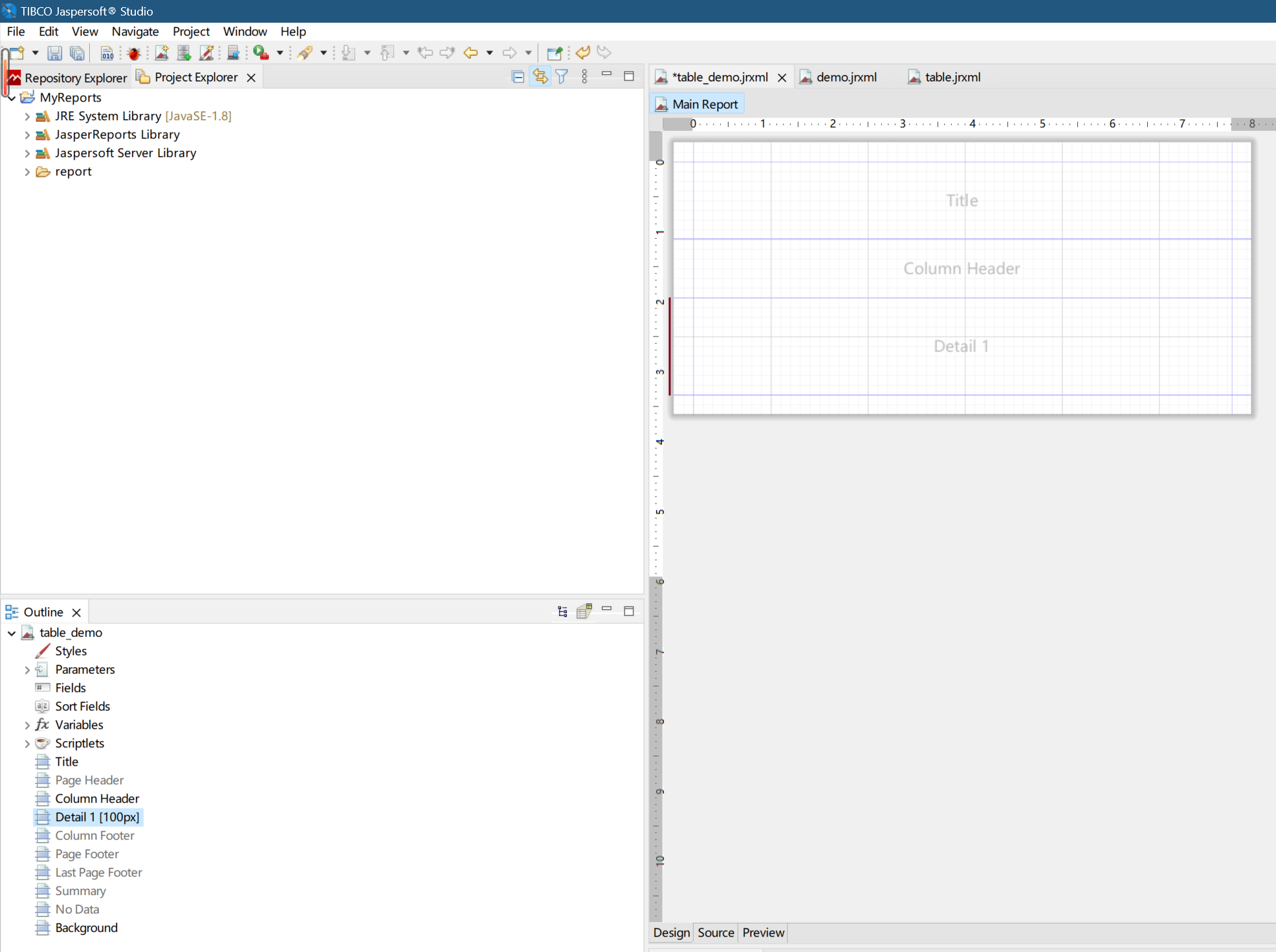

创建报表：file->new->Jasper Report，删掉不适用的元素。

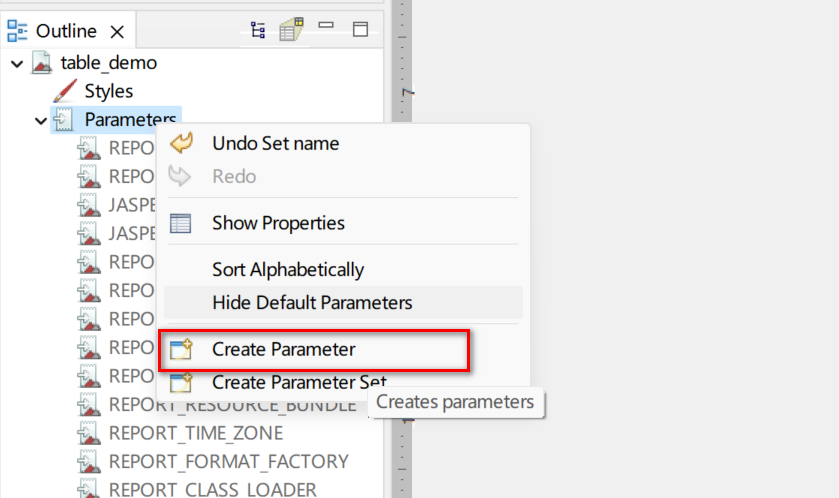

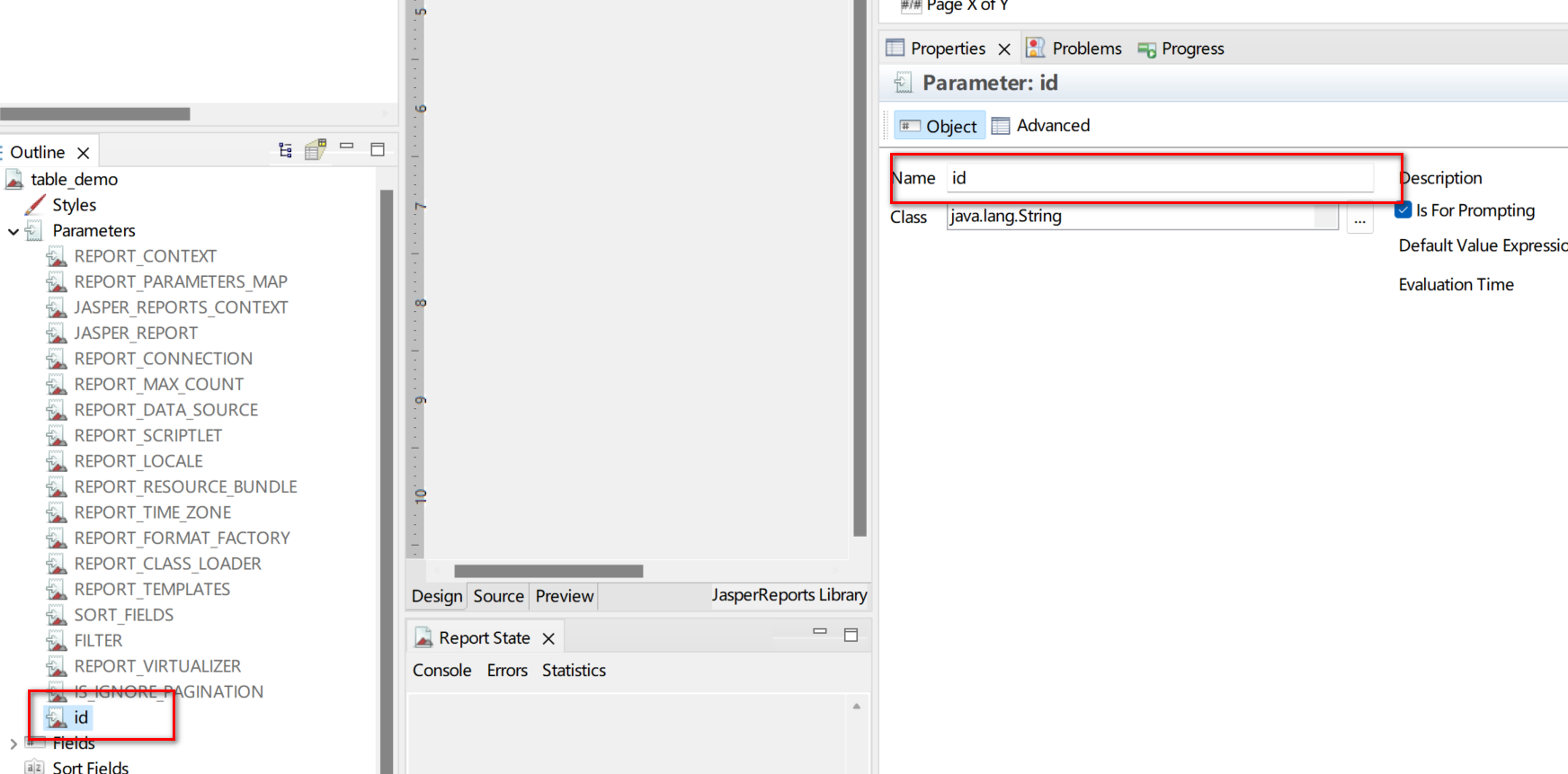

创建参数

Outline: table_demo->Parameters->Create Parameter

参数用于报表传值，调用报表时候的参数值，理解为sql中的where条件

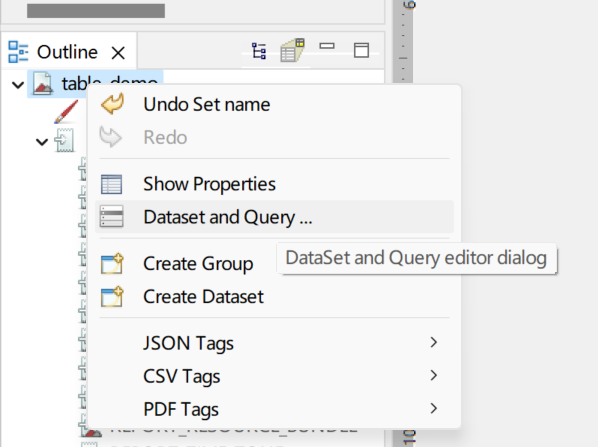

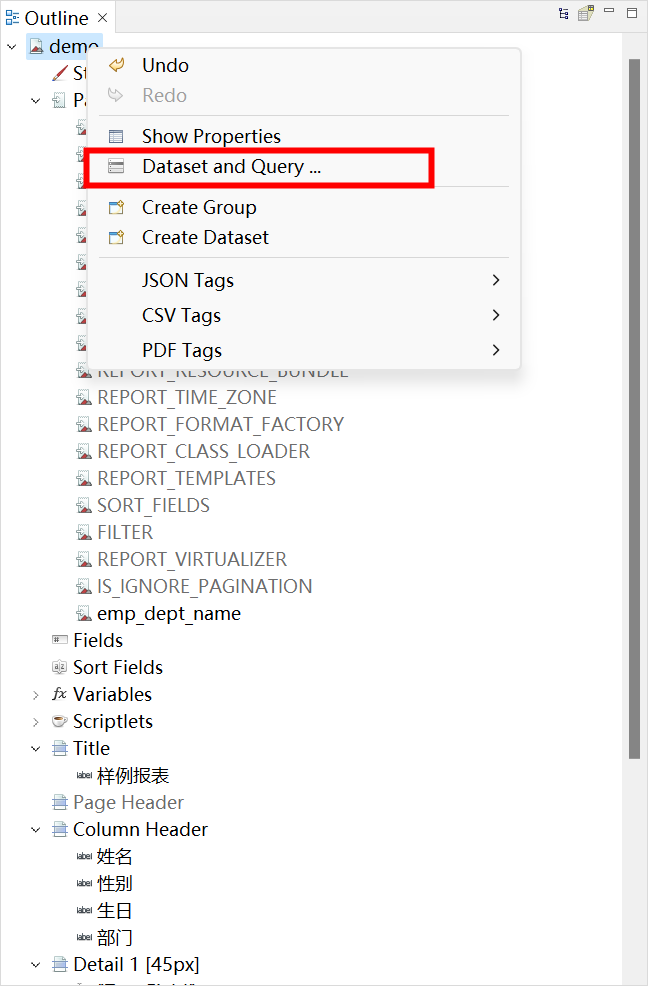

创建Dataset and Query

Outline: table_demo->Dataset and Query

主数据源的数据集，用于报表展现和table中sql参数的获取

Dataset

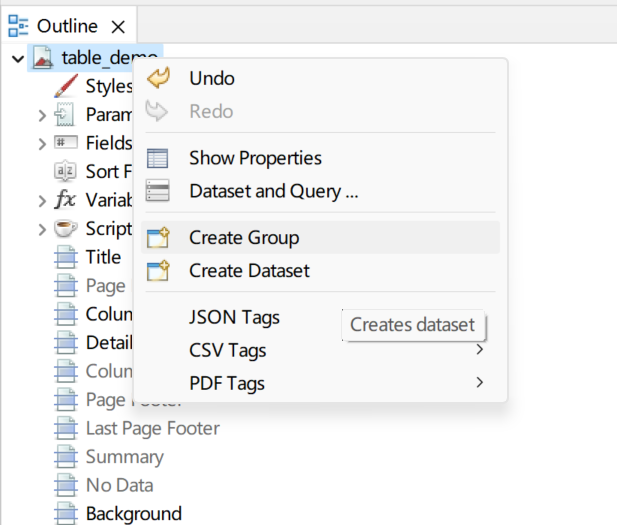

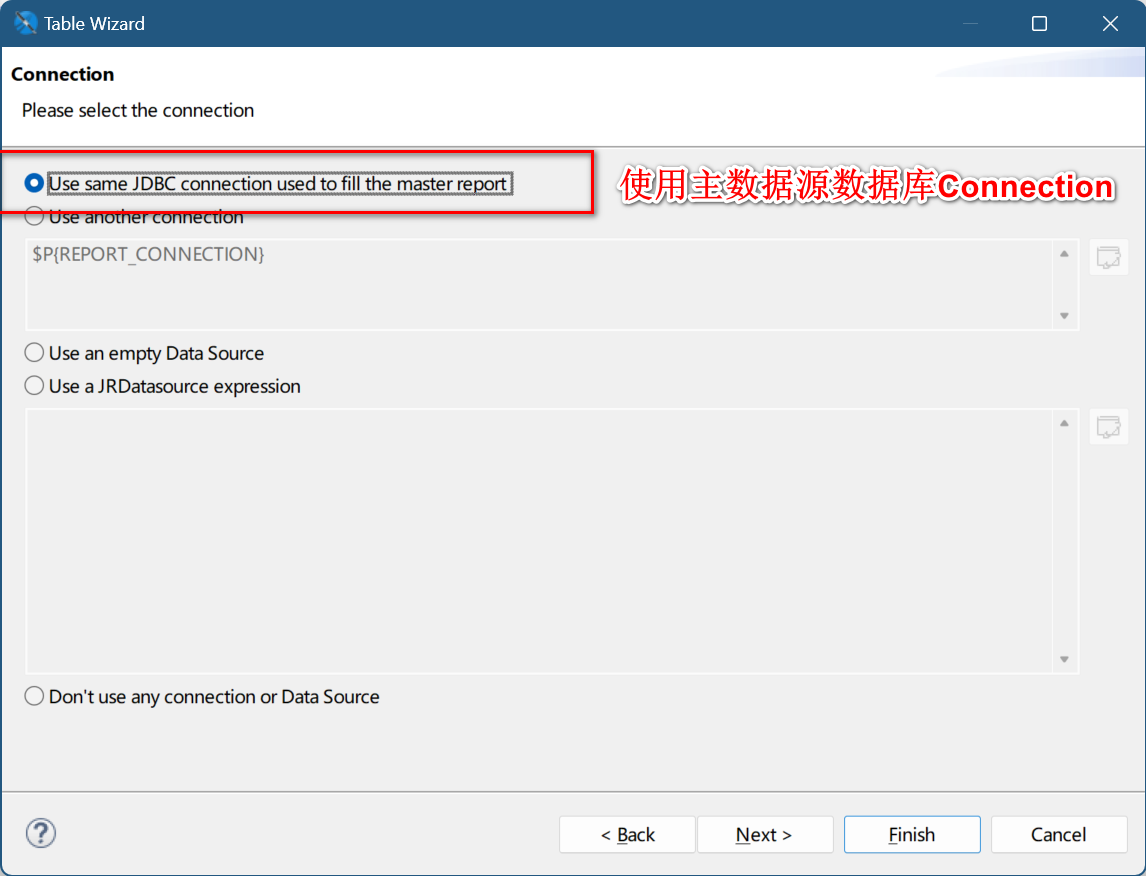

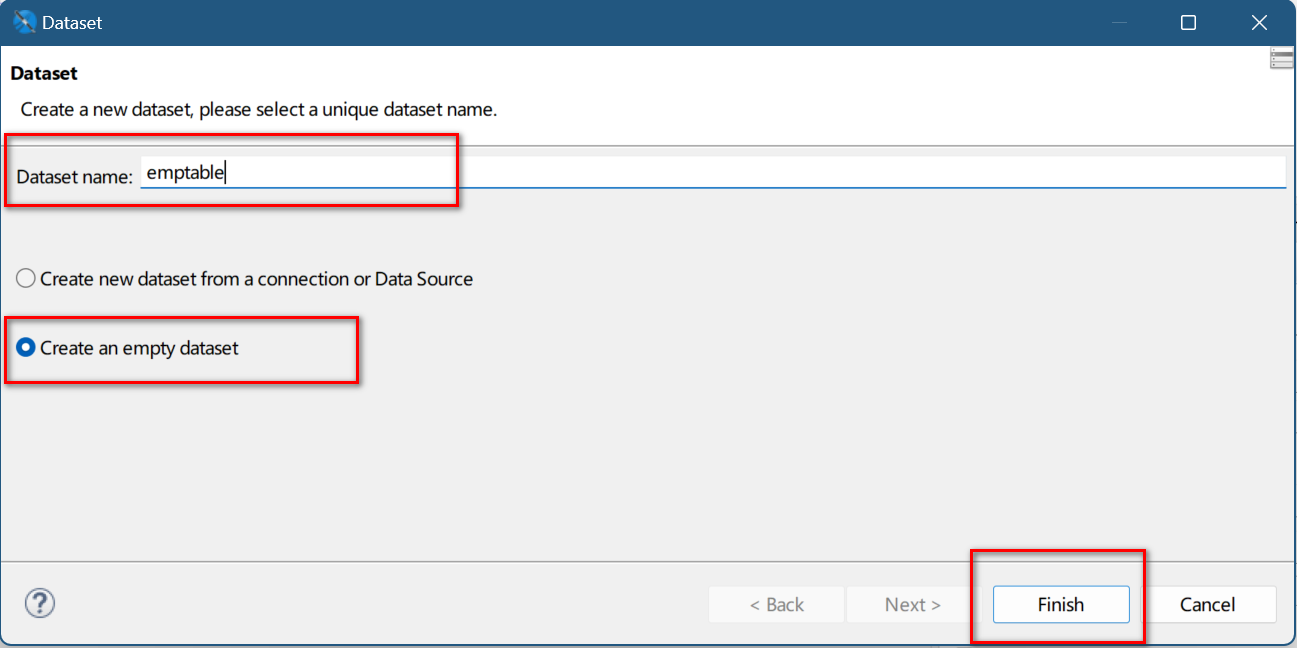

创建Empty Dataset

Outline: table_demo->Create Dataset

table dataset：table展现的内容

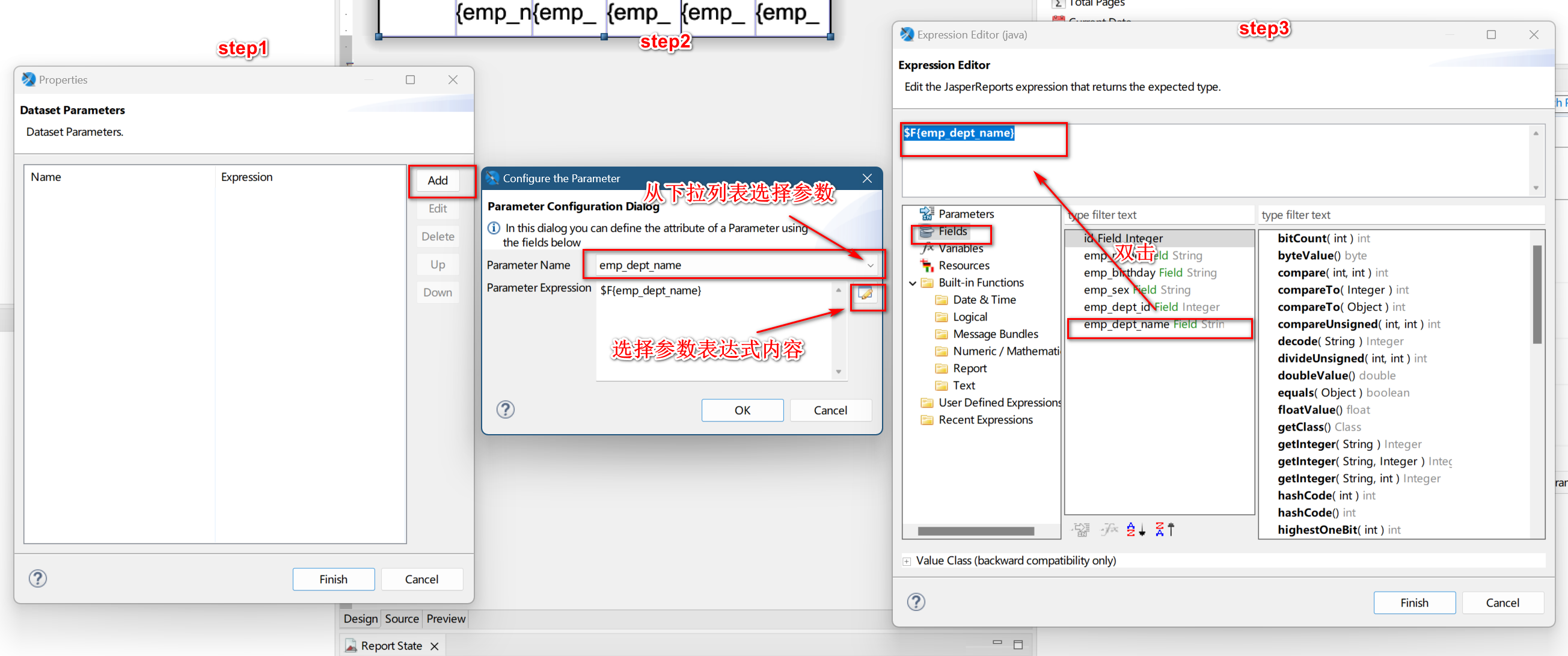

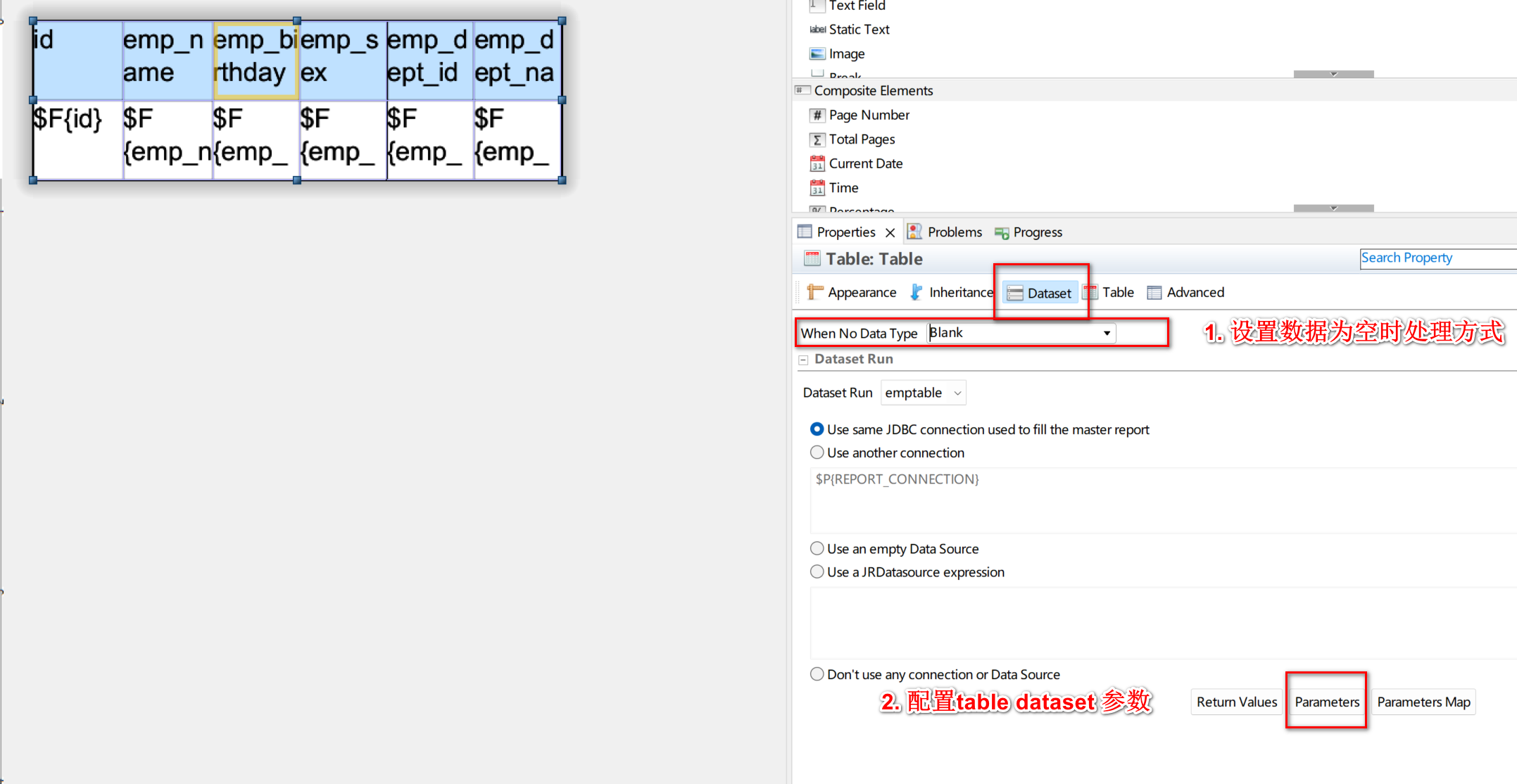

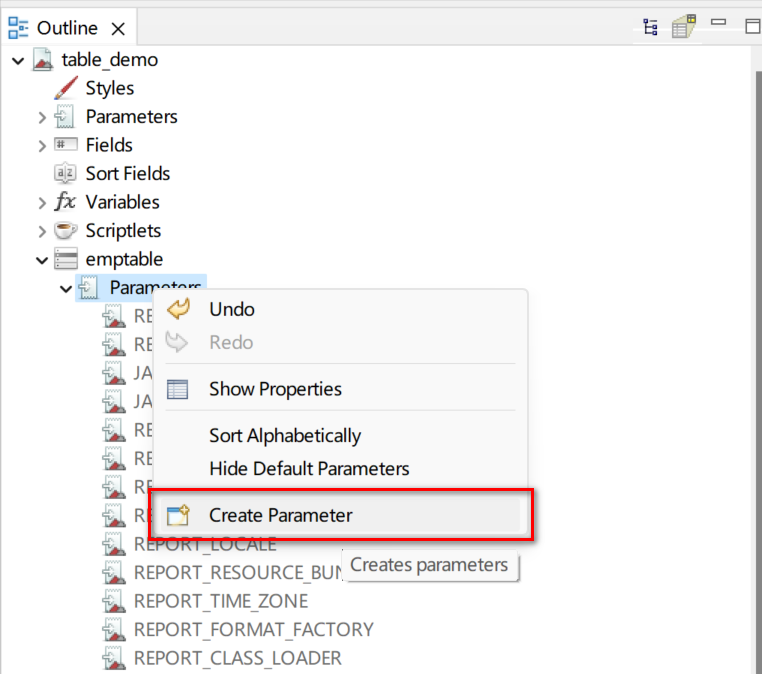

创建Dataset Parameter

Outline: table_demo->emptable->Parameters->Create Parameter

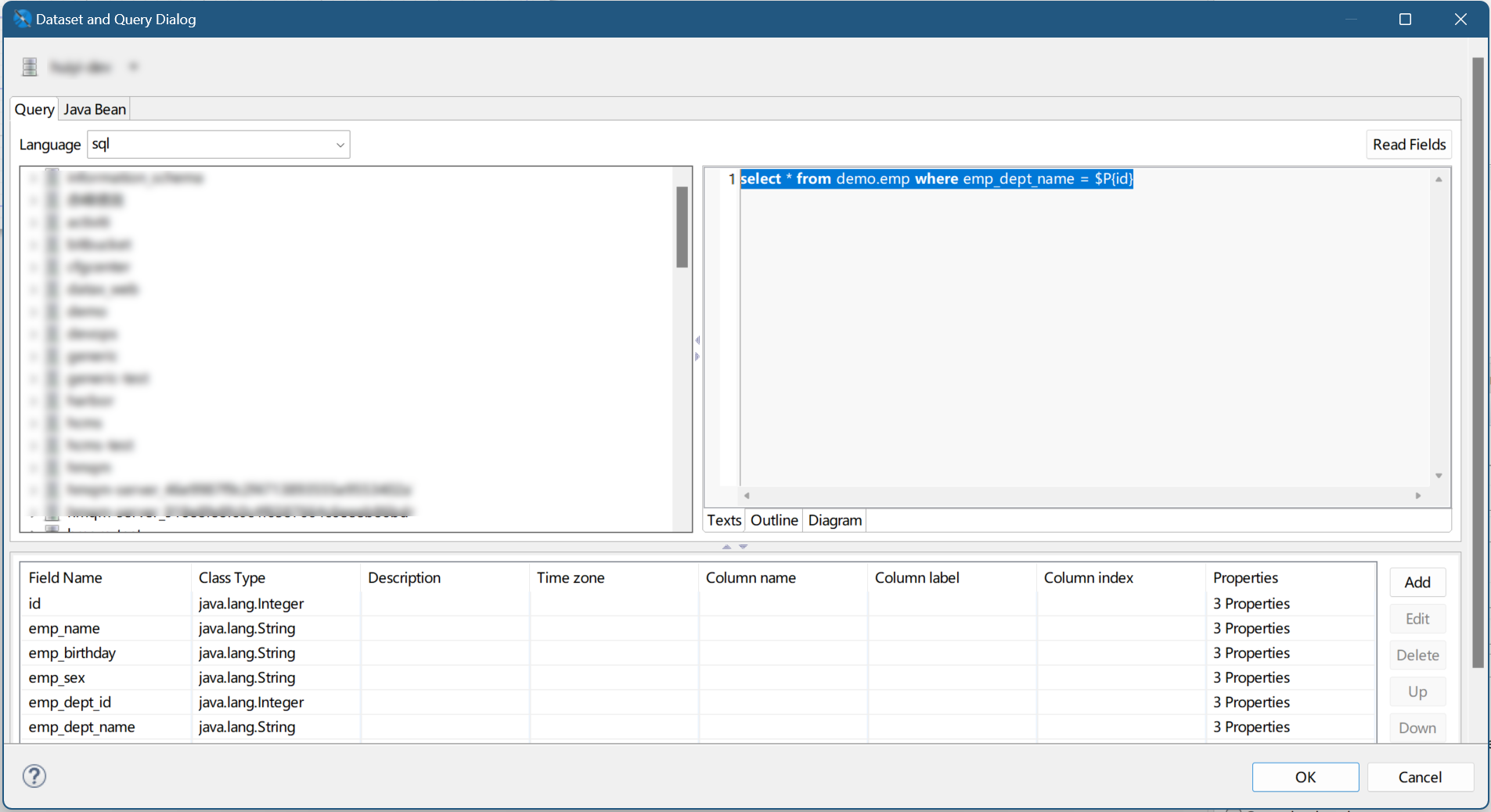

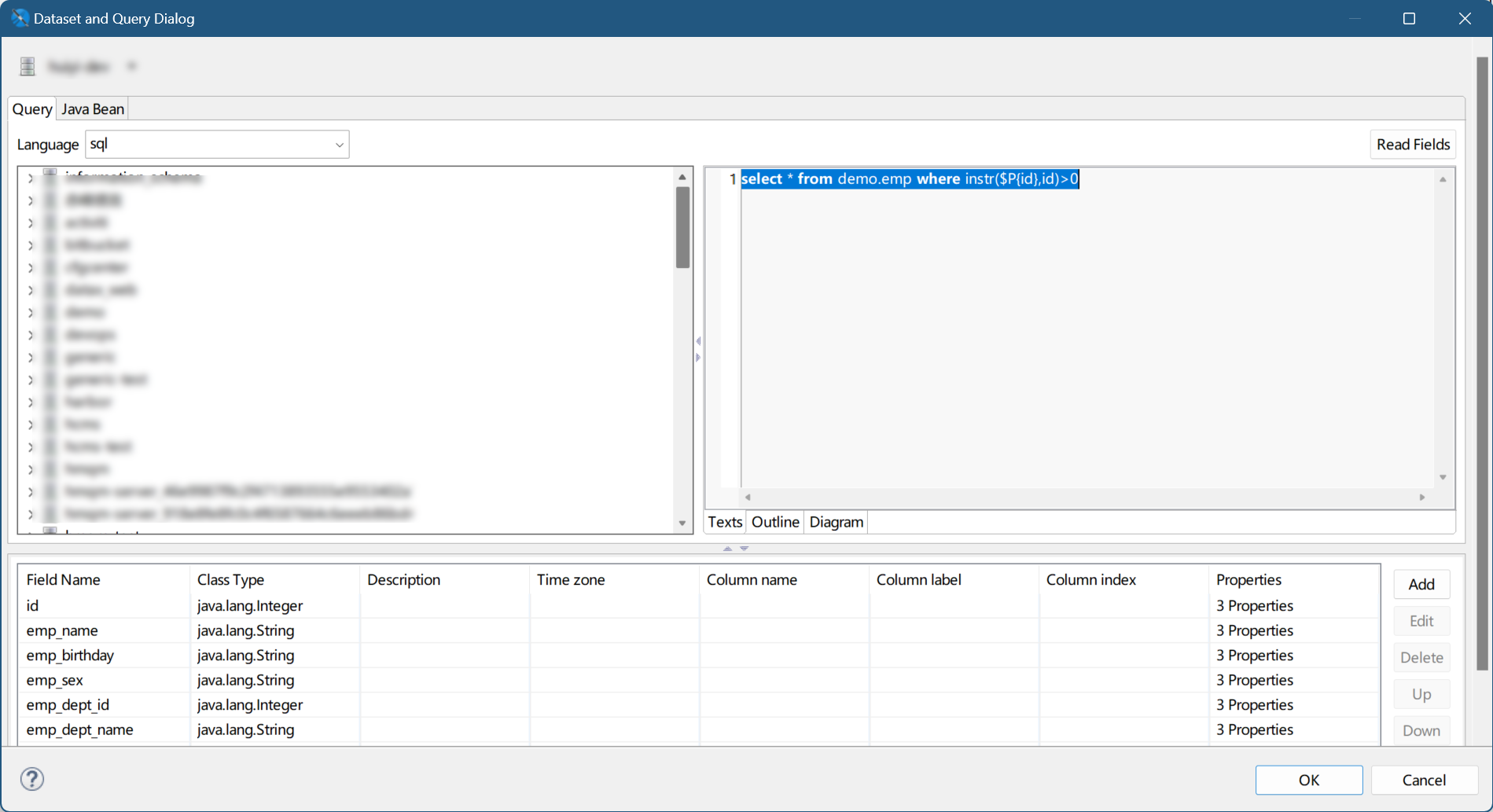

修改Detaset

Outline: table_demo->emptable->Dataset and Query

Table

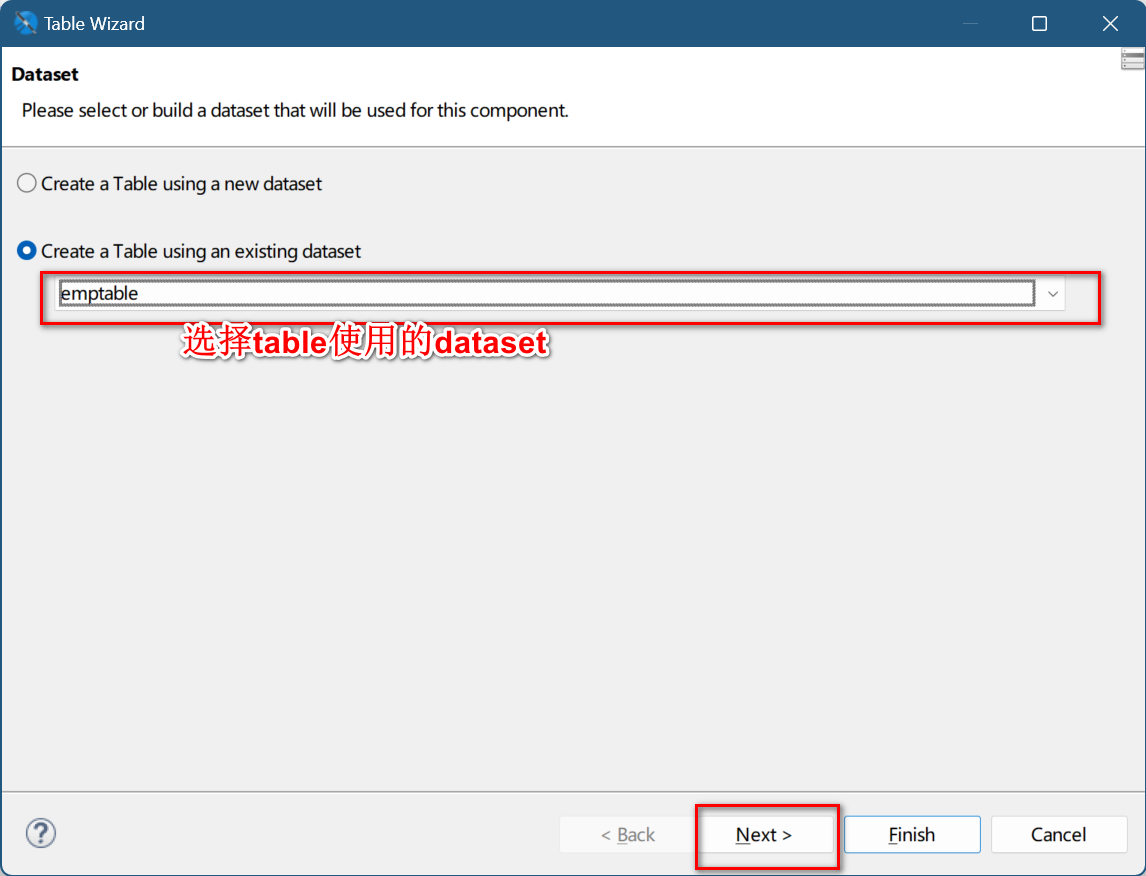

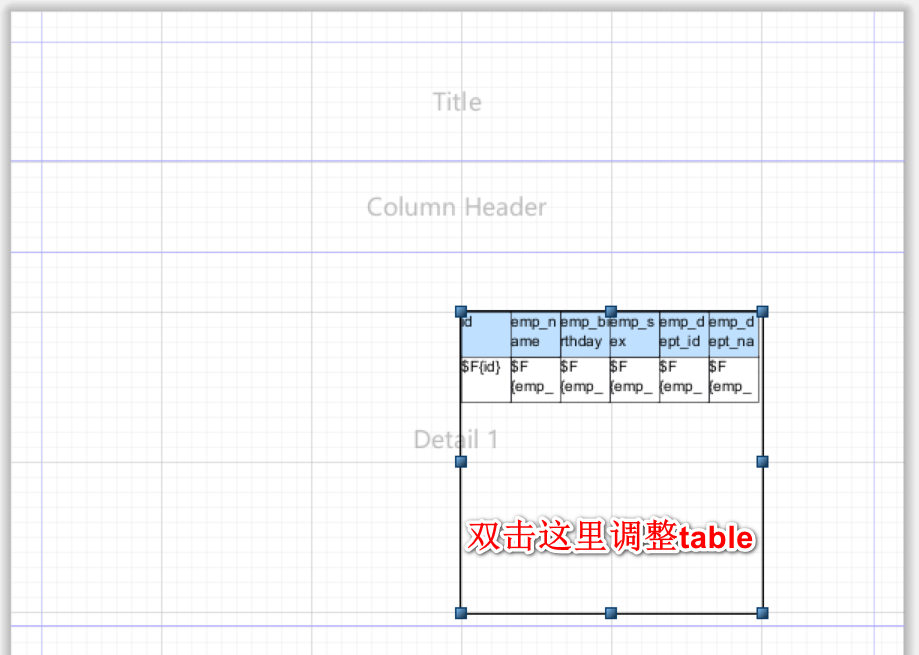

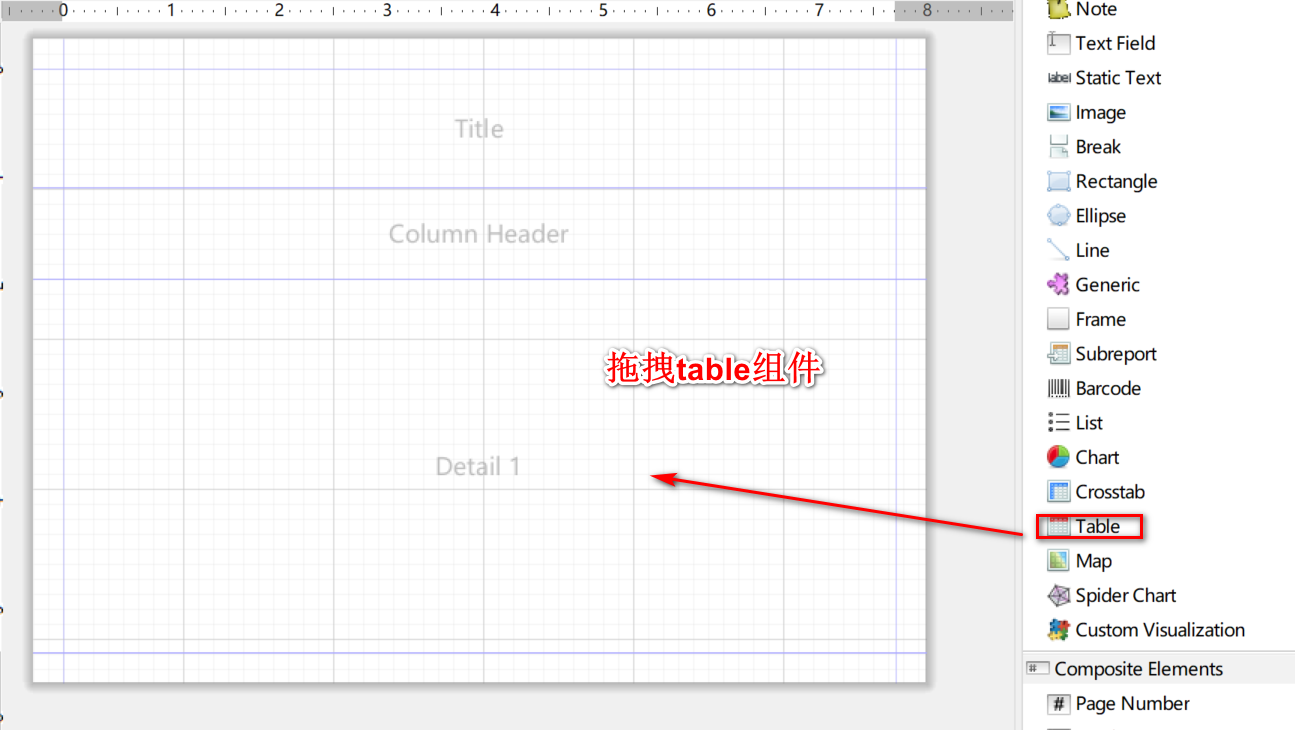

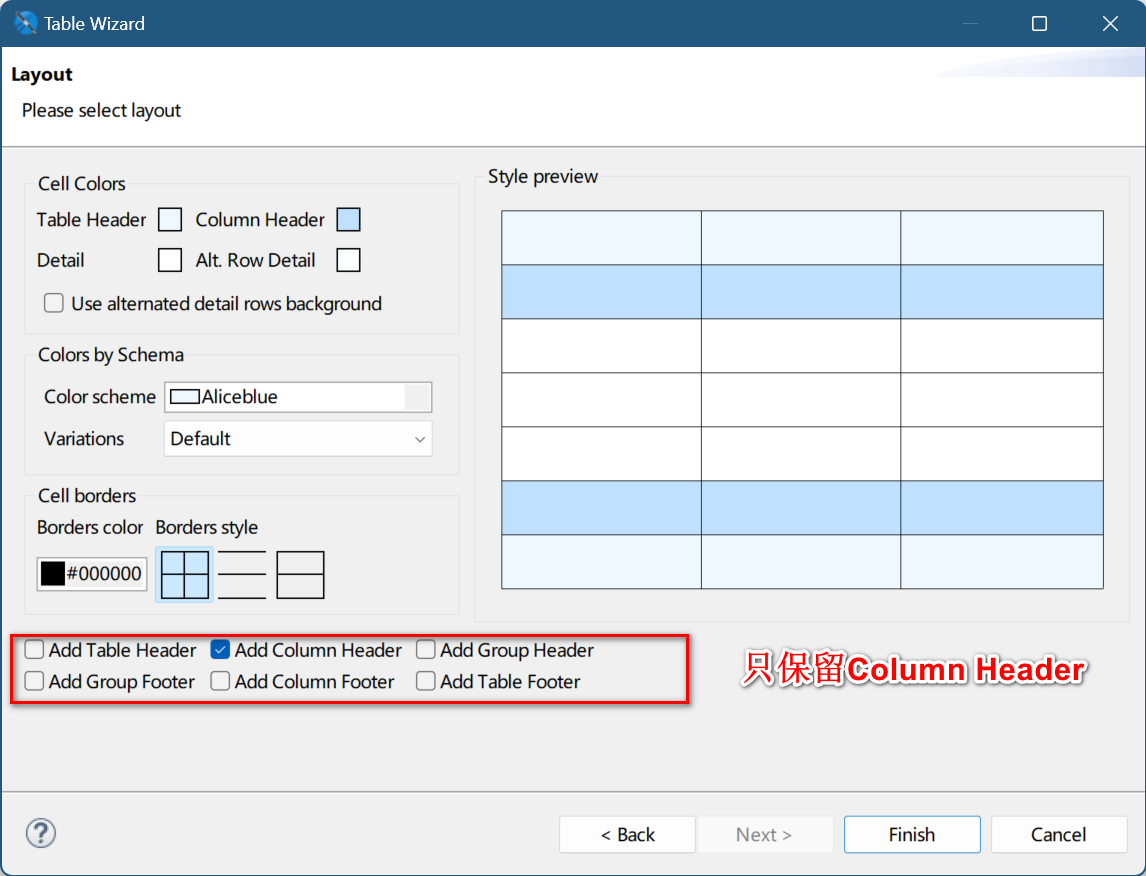

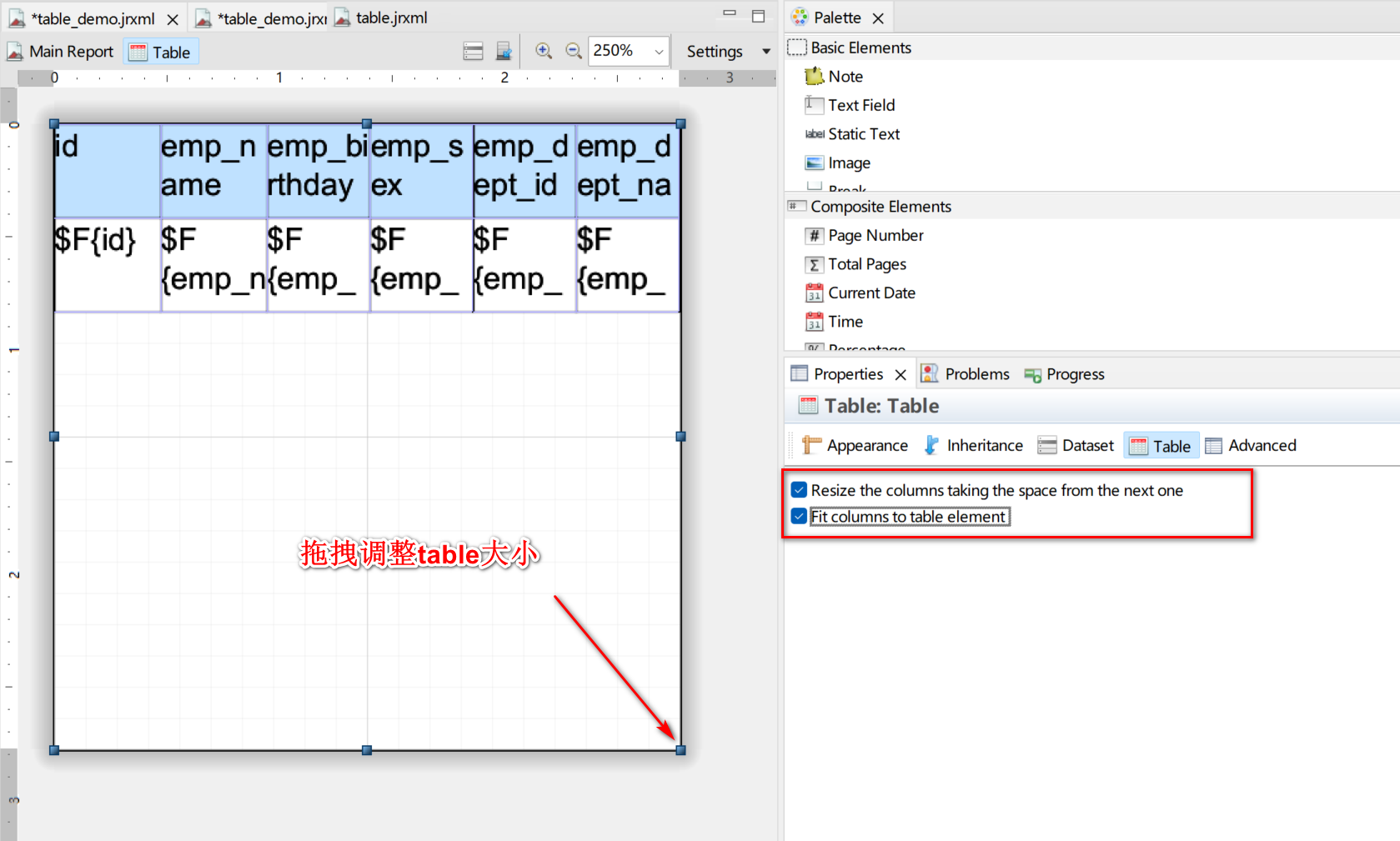

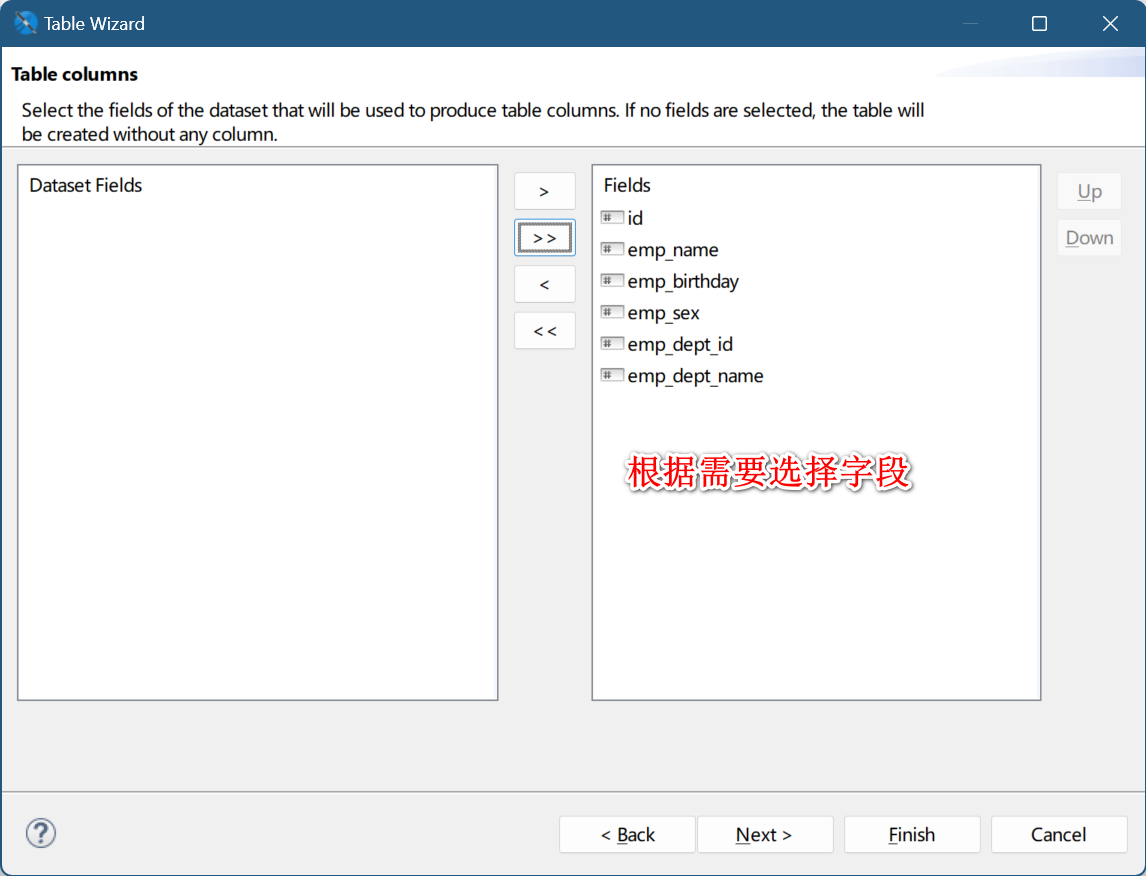

配置table

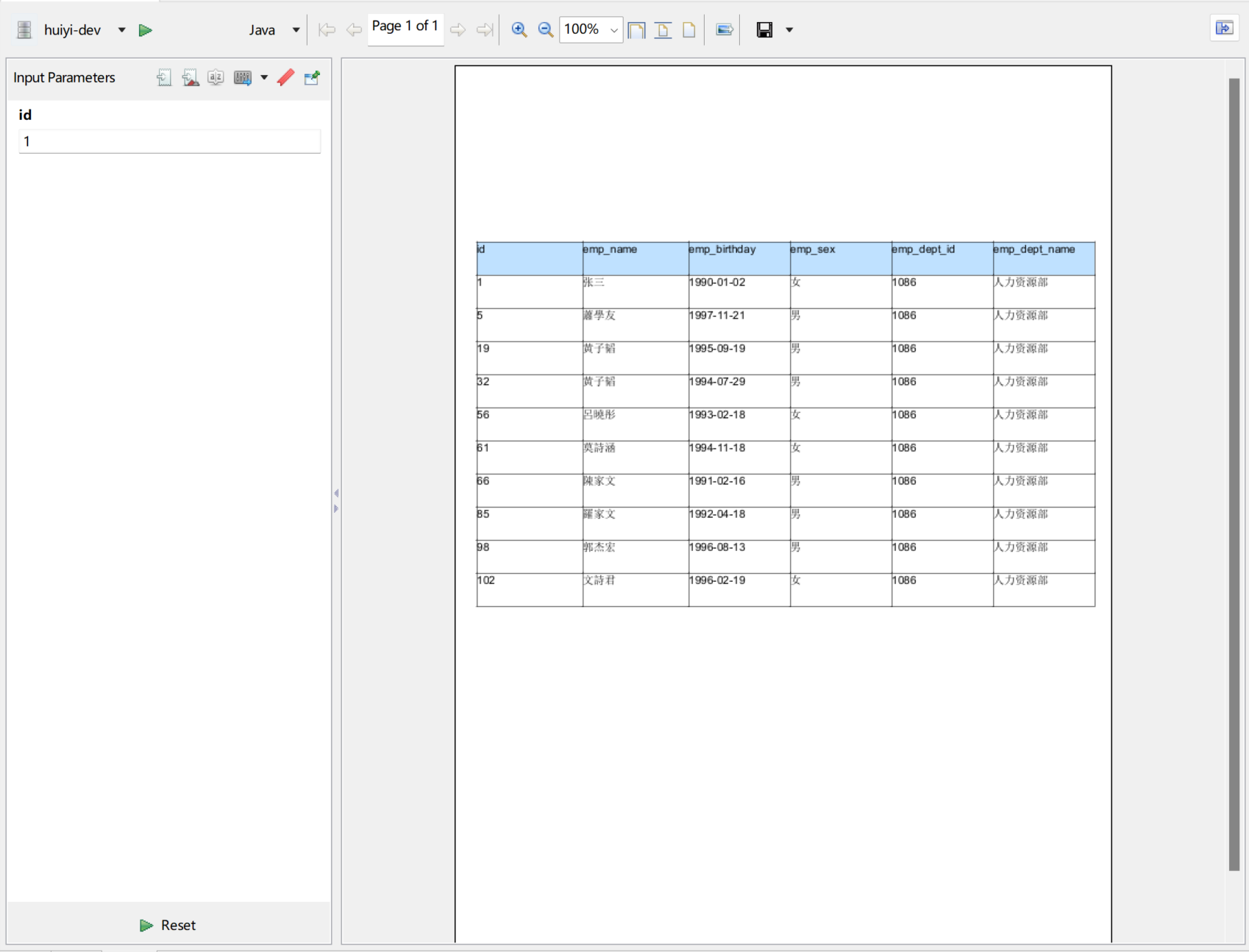

预览table

Table的一些扩展

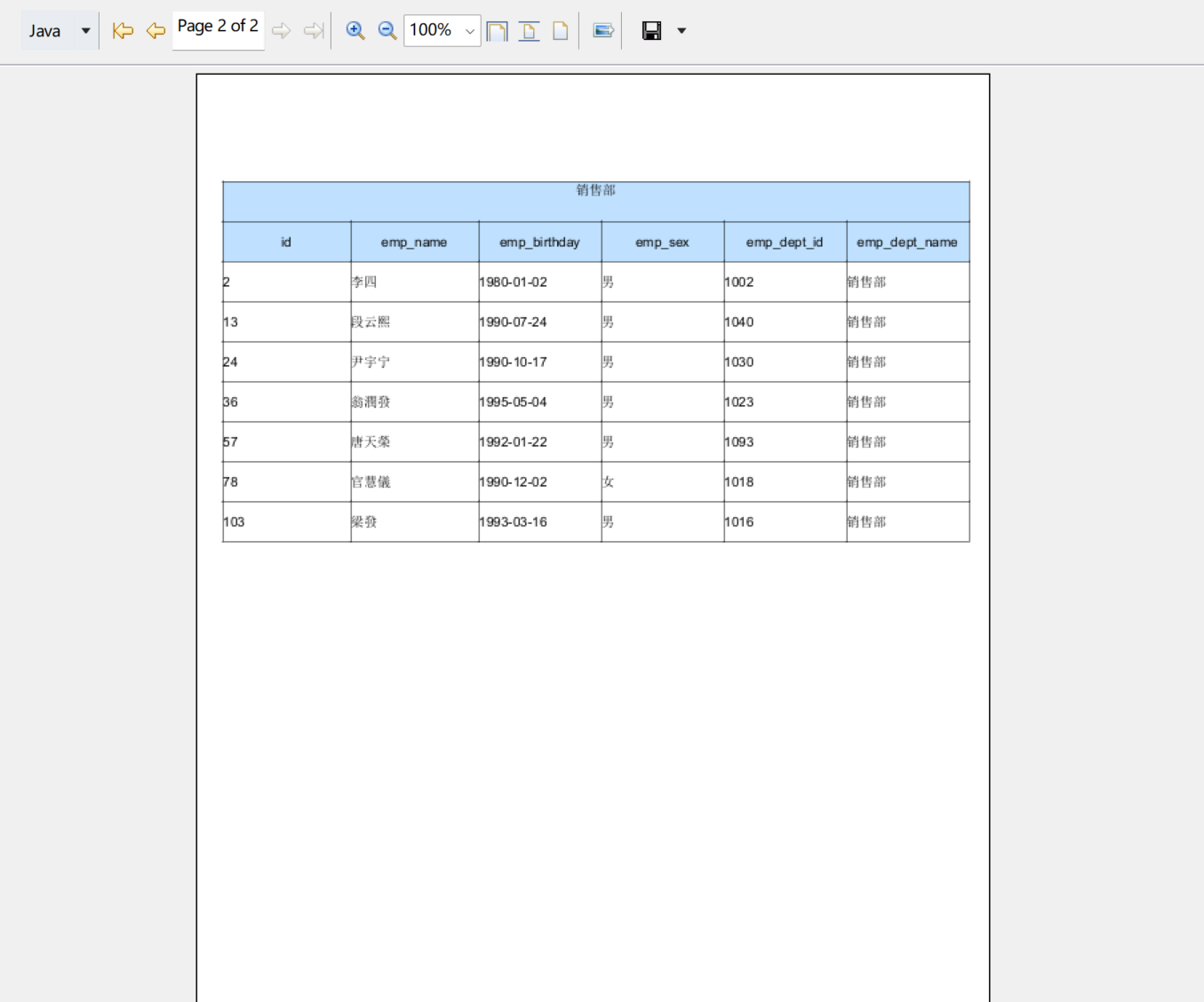

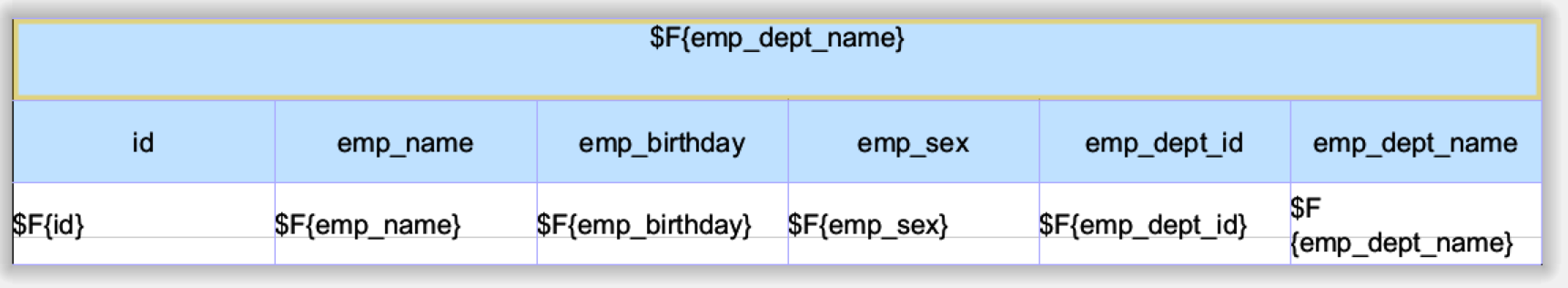

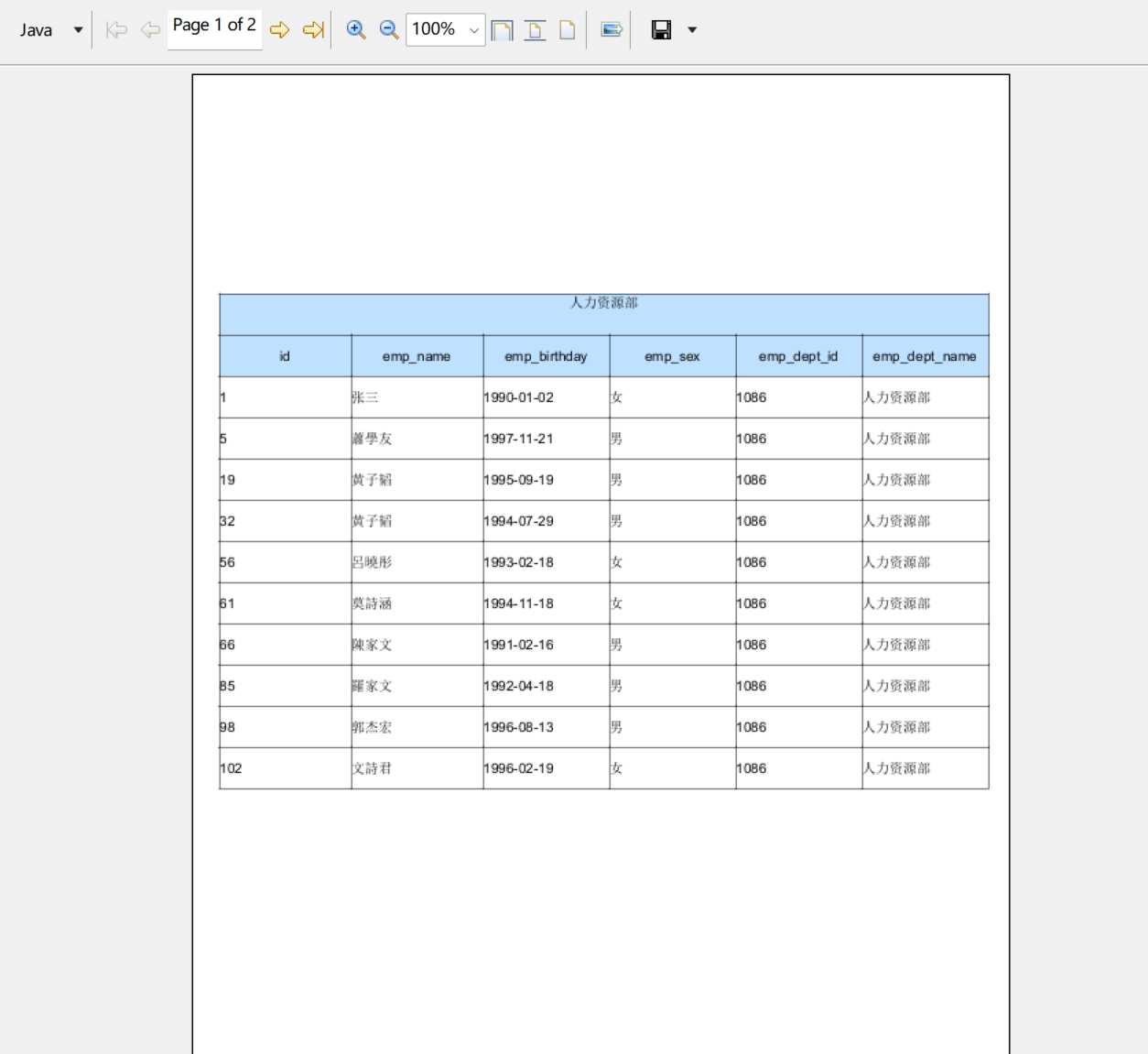

表格的表头

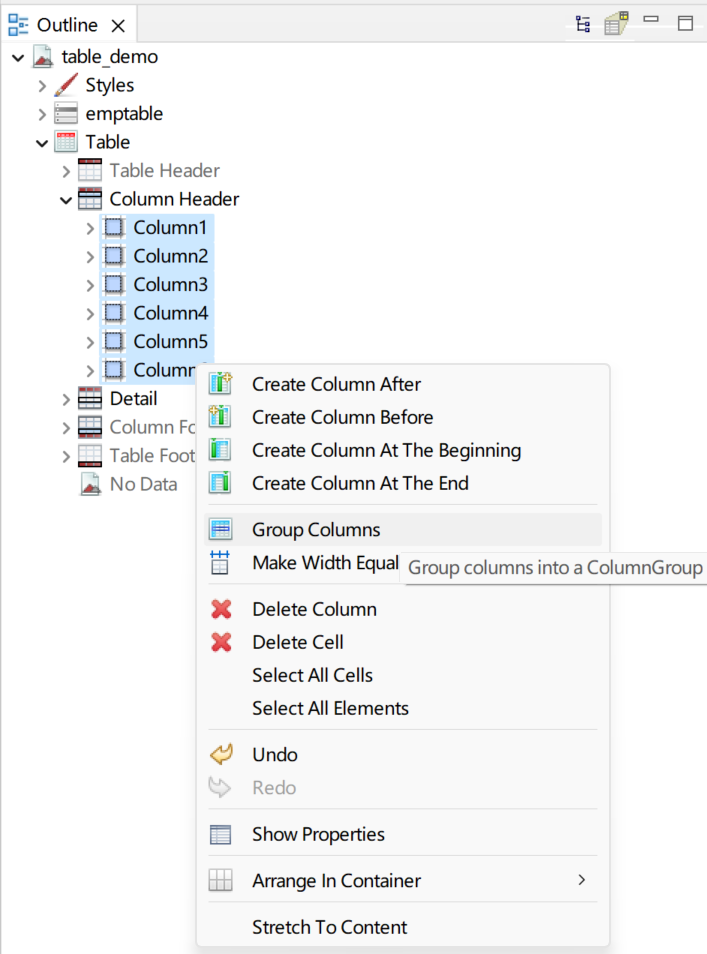

table design模式下，给多有column新建一个Group Columns

动态table

根据主数据源返回结果，自动按照部门分组，每个部门一个独立table

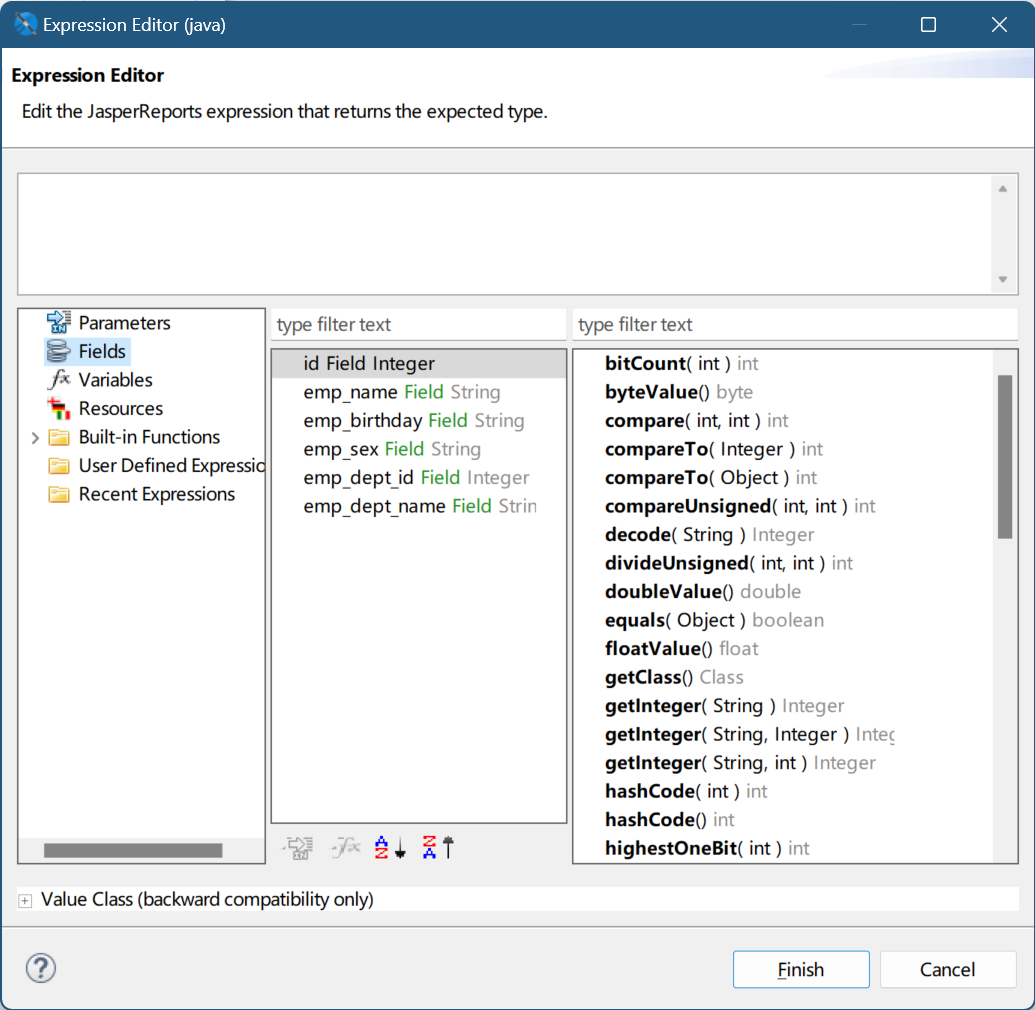

table参数

table参数可以选择主数据的结果（Fields），也可以选择系统参数（Parameters）

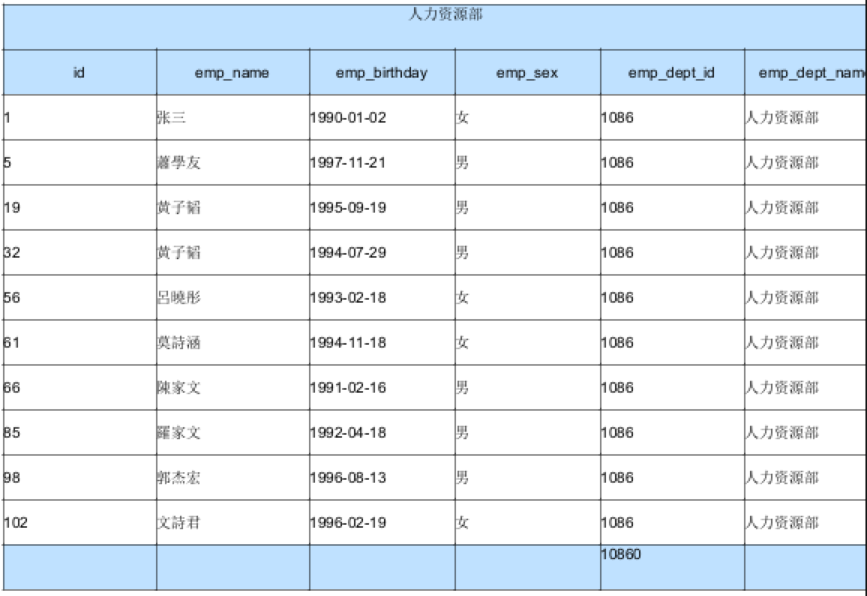

table 列求和

使用dataset的variables对列进行求和。

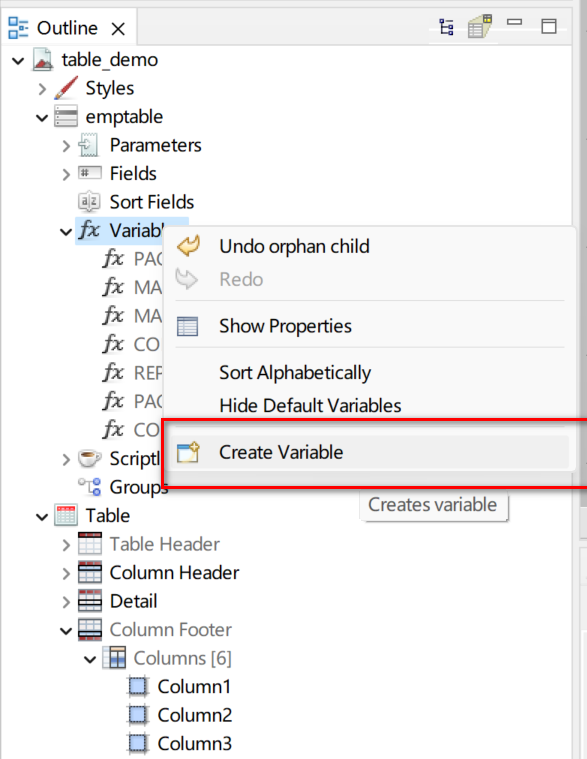

创建可变参数

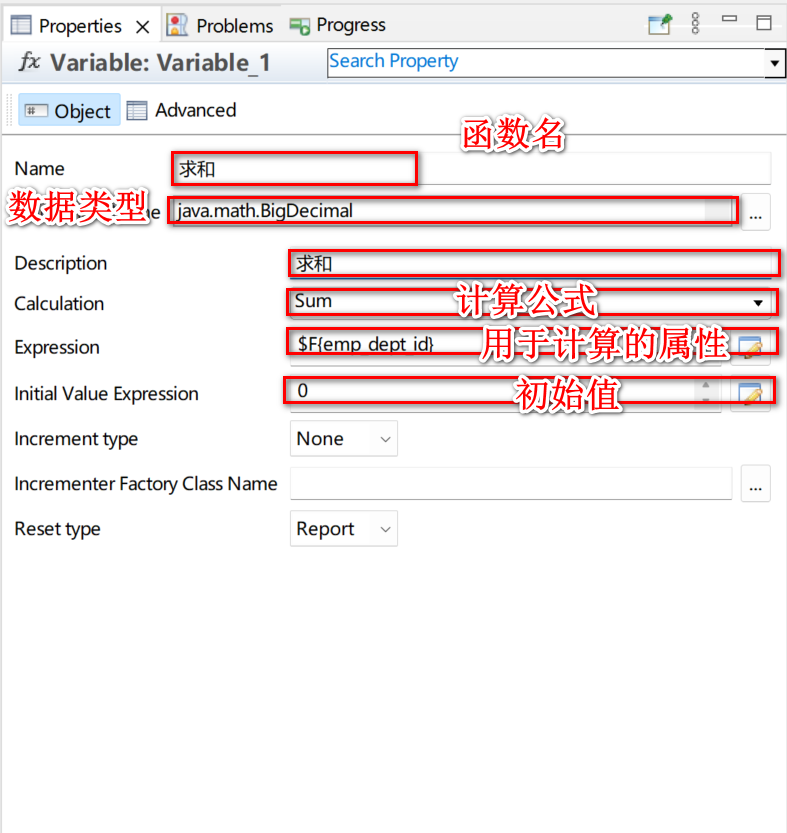

配置可变参数，注意用于计算的属性需要与variables数据类型保持一致

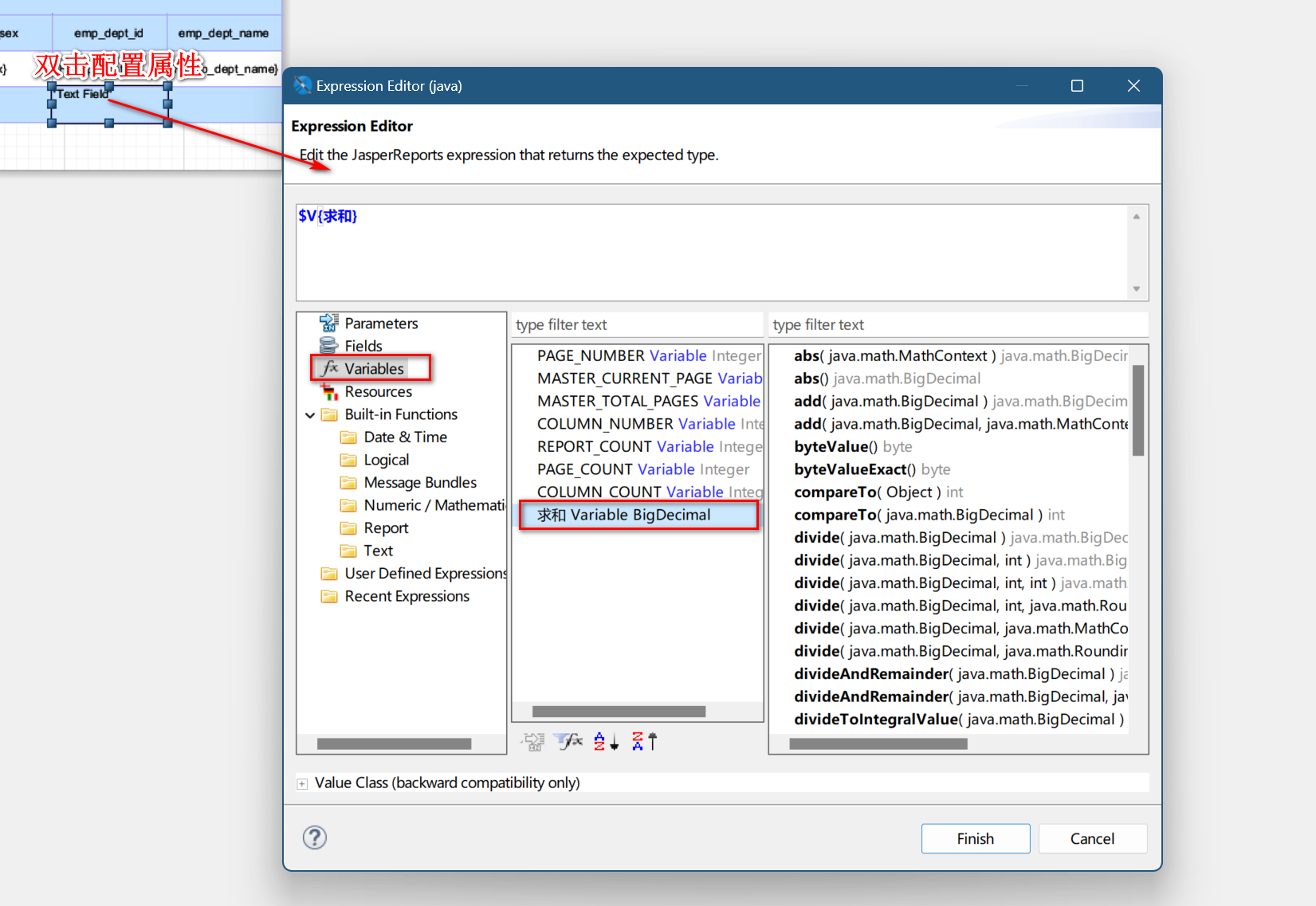

配置计算

预览

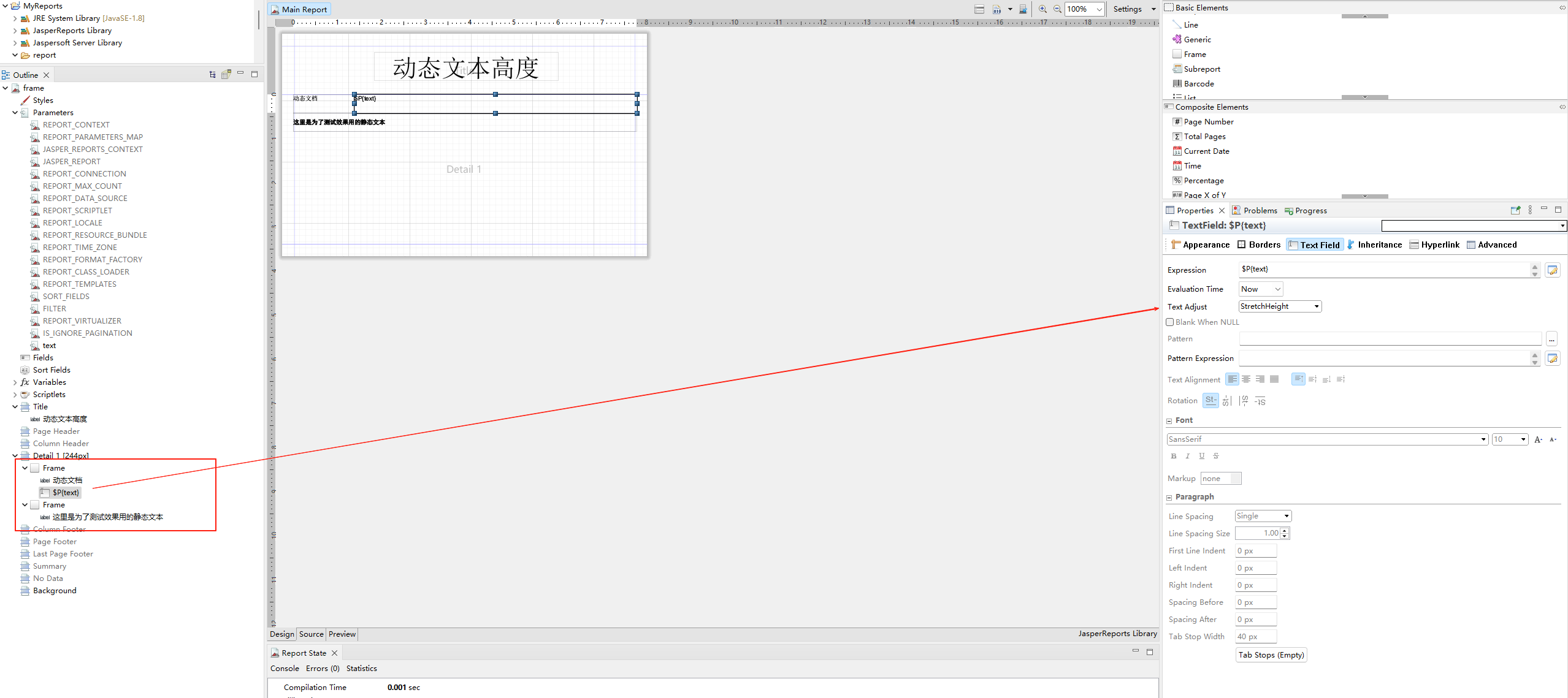

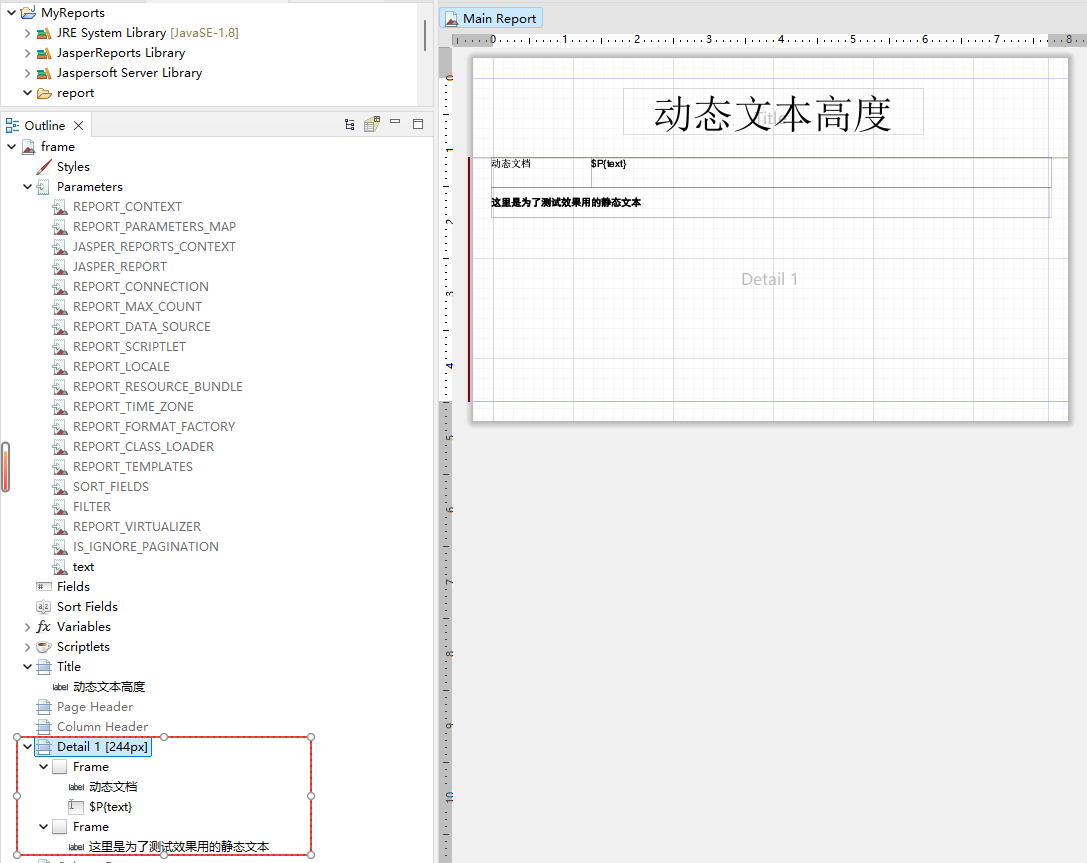

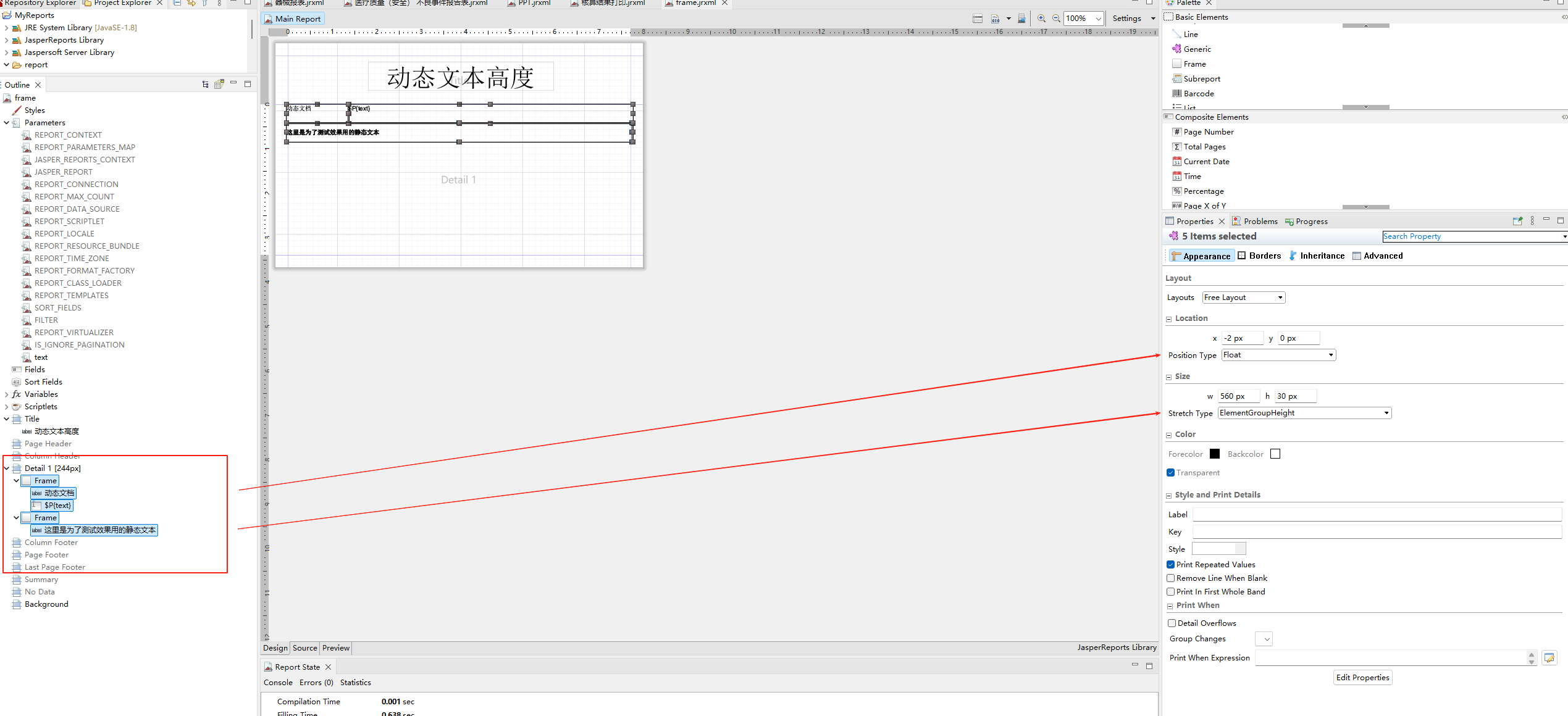

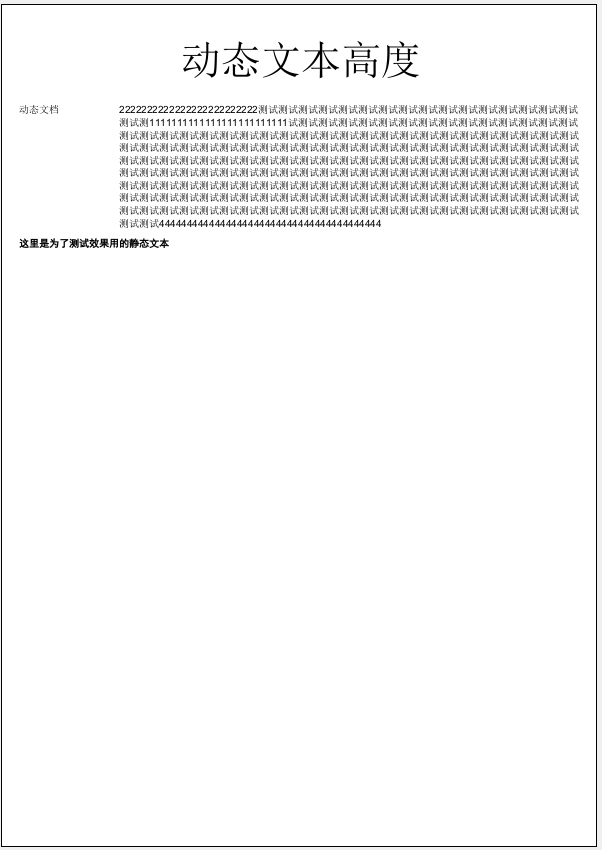

JasperReport Frame

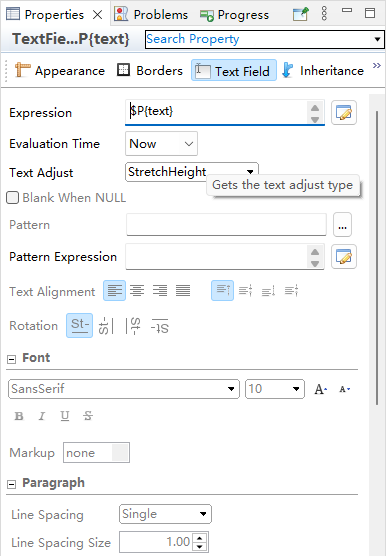

Frame 元素，会根据内容自动拉伸显示的内容，实现动态文本高度。

下面是一个简单的测试报表，在不配置字体和单元格的情况下，字体过长会被截断。

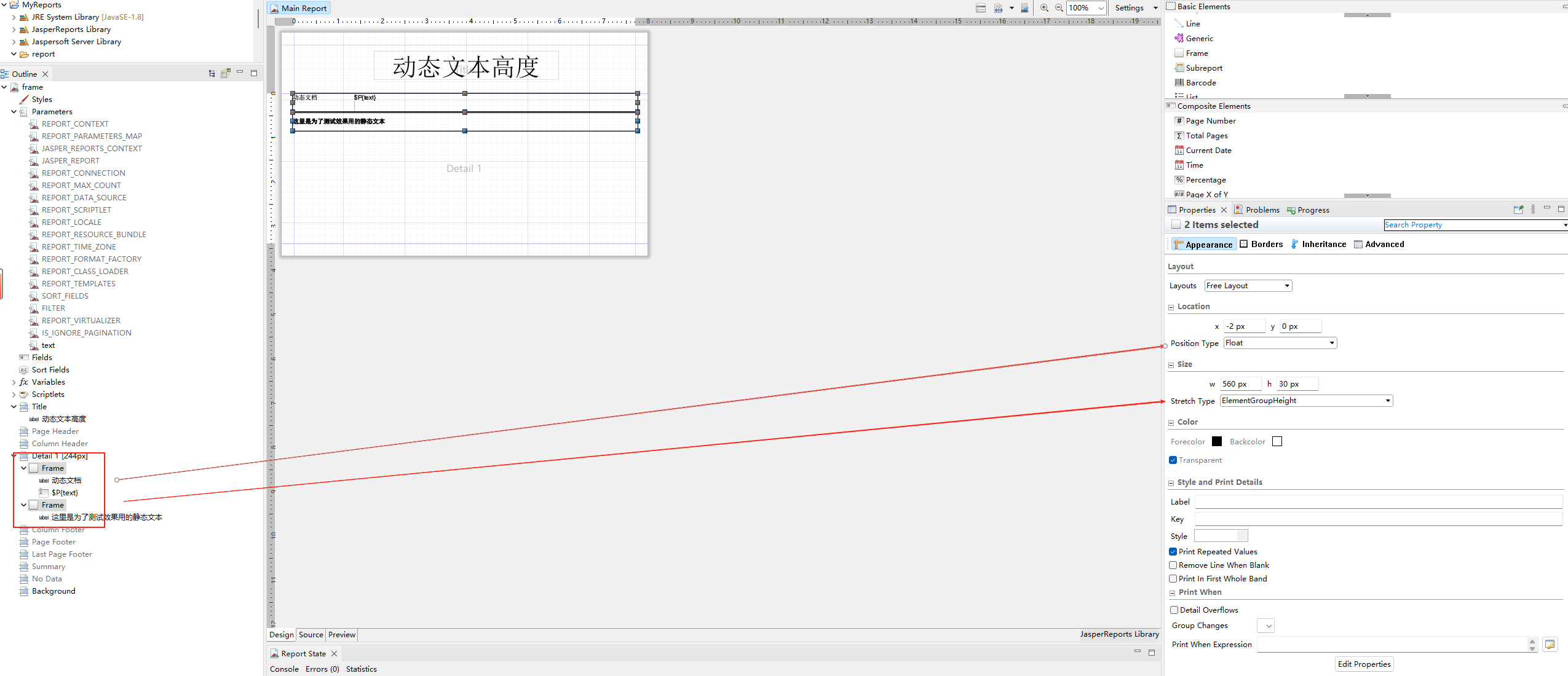

基础报表

测试下效果，输入参数设置为一个长点的内容

2222222222222222222222222测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测1111111111111111111111111试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试测试4444444444444444444444444444444444444444

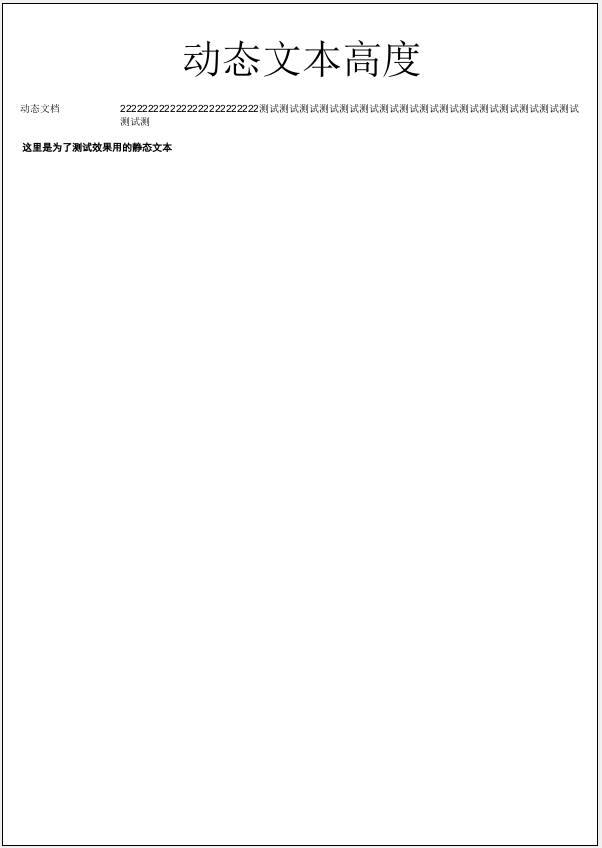

预览效果如下，可以发现文字显示不全

基础报表预览
